配線、ベッドの取り付け

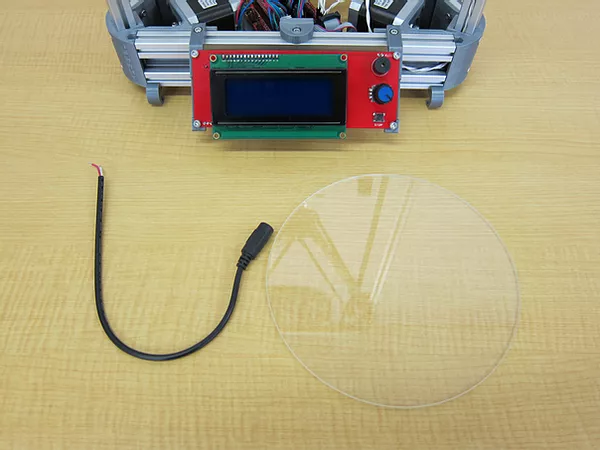

以下の部品を準備します。

  • プリンターボディー
  • 電源ジャック
  • ベッド(ガラス)
219-1

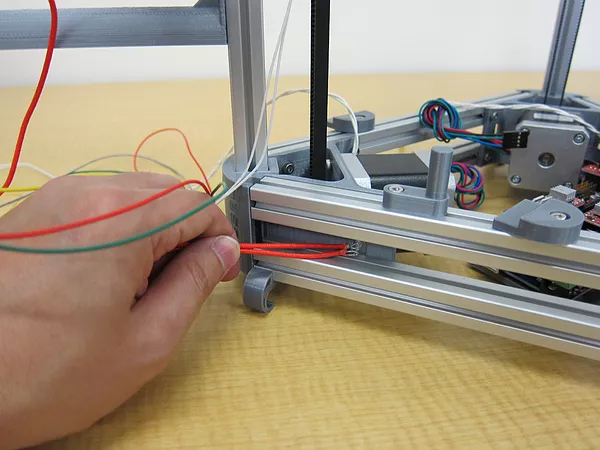

ホットエンドから出ているヒーターケーブルを、下の写真の様に、奥側のモーターフレームの左側の隙間から通します。

219-2

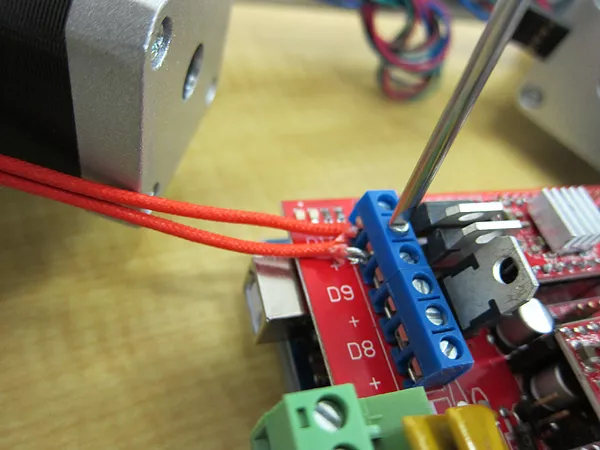

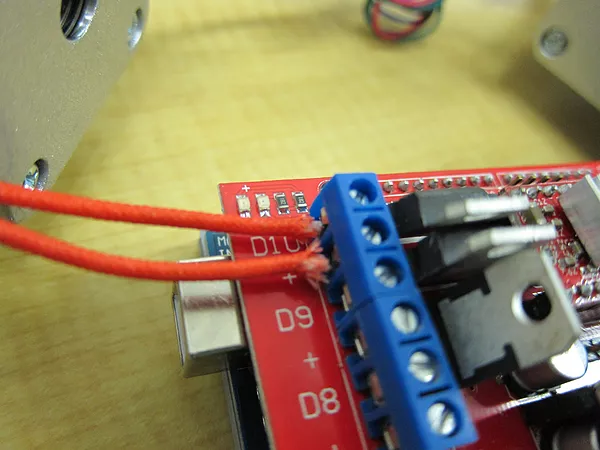

RAMPSの青色のコネクタにヒーターケーブルを接続します。ヒーターケーブルに極性はありません。コネクタの「D10」と書かれた端子とそのすぐ下側の端子を、マイナスドライバーを使って緩めます。ヒーターケーブルを差し込み、マイナスドライバーを使って締めます。

219-3
219-4

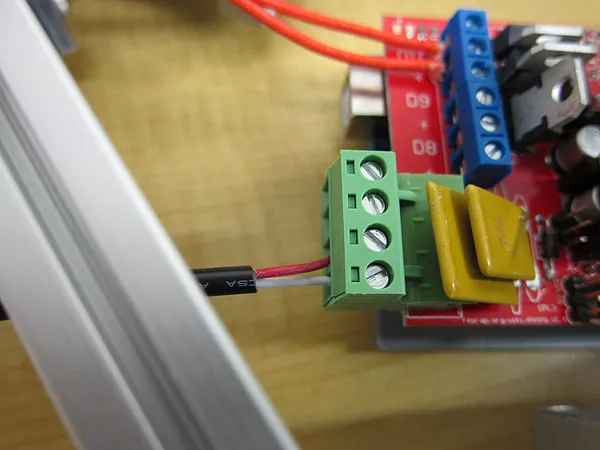

RAMPSの緑色のコネクタに電源ジャックを接続します。電源ジャックには極性がありますので注意して下さい。赤色ケーブルが上から3番目、白色ケーブルが上から4番目の端子に接続します。

219-5

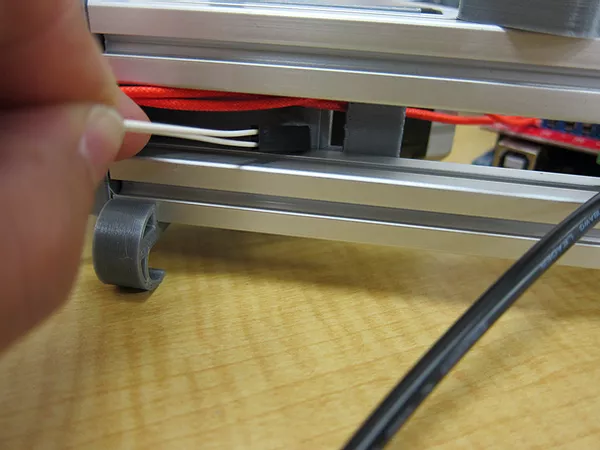

ホットエンドから出ているサーミスタケーブルを、下の写真の様に、奥側のモーターフレームの左側の隙間から通します。

219-6

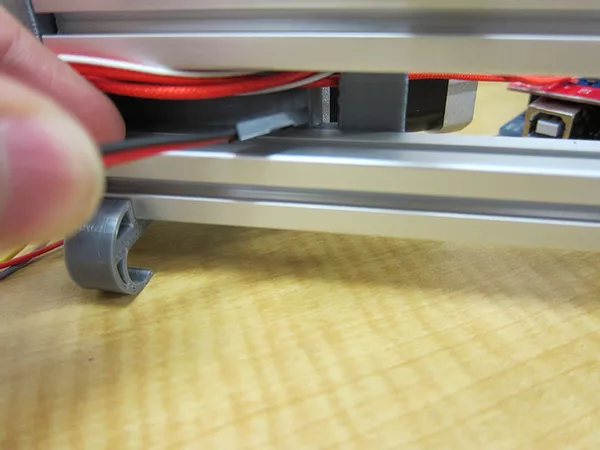

同様に、ホットエンドから出ているファンケーブルを、下の写真の様に、奥側のモーターフレームの左側の隙間から通します。

219-7

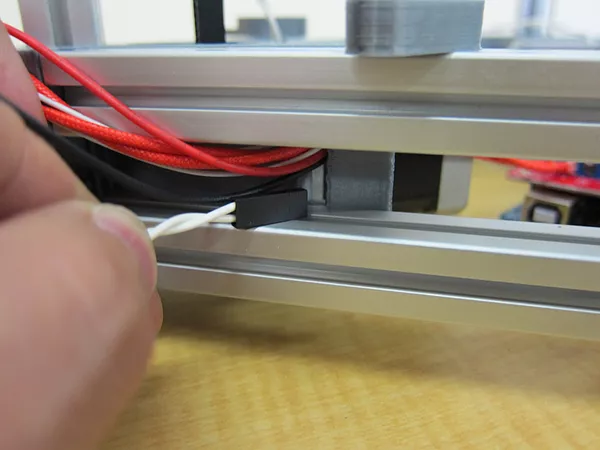

同様に、Zプローブのマイクロスイッチから出ているケーブルを、下の写真の様に、奥側のモーターフレームの左側の隙間から通します。

219-8

下の配線図の様にケーブルを接続します。ヒーター、サーミスター、マイクロスイッチに極性はありませんが、ファン、モーター、電源アダプターは極性があります。

219-9

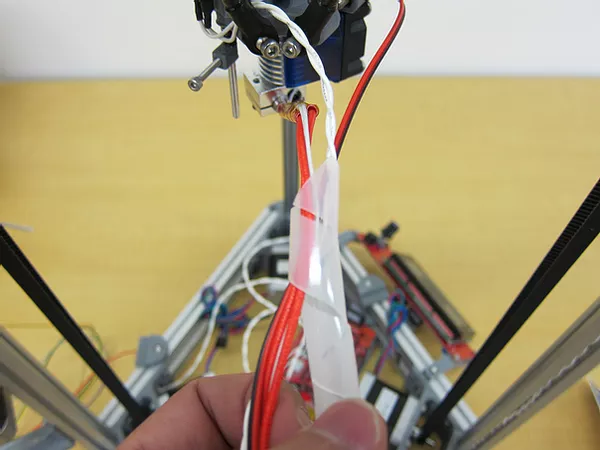

ホットエンドから出ているケーブル(ヒーターケーブル、サーミスターケーブル、ファンケーブル、Zプローブマイクロスイッチケーブル)をケーブルチューブでまとめます。適当な長さでケーブルチューブを切って調整します。

219-10

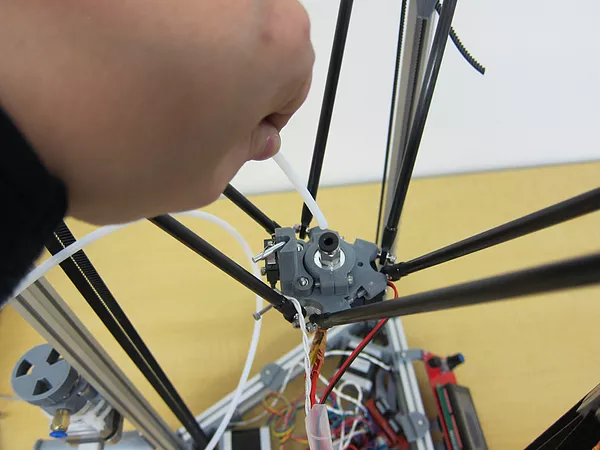

チューブをホットエンド上部のチューブフィッティングに差し込みます。同様にエクストルーダーのチューブフィッティングにも差し込みます。

注意:チューブはしっかりとチューブフィッティングの奥まで押し込んで下さい。チューブが奥(ヒートブレイク)に届いていない場合は、その隙間にフィラメントが引っ掛かり、詰まりの原因になります。

219-11

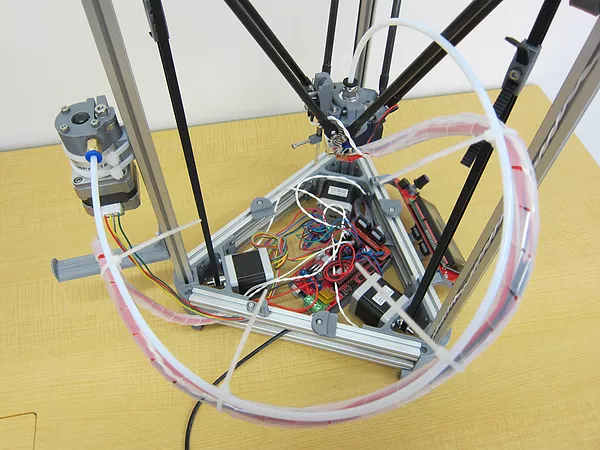

ケーブルチューブとチューブを結束バンド(小)で束ねます。

219-12

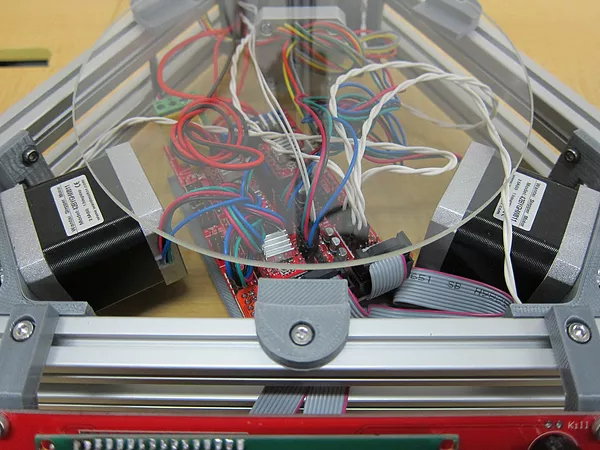

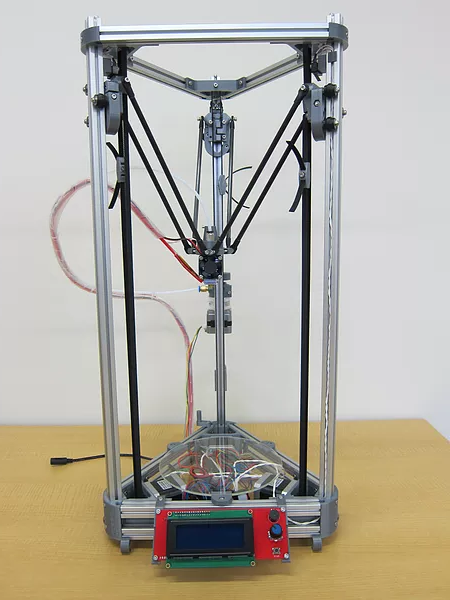

最後に、ベッドをガラスタブの上に置き、位置を調整してからボルトを締めて固定します。

219-13
219-14
