電子機器の取り付け

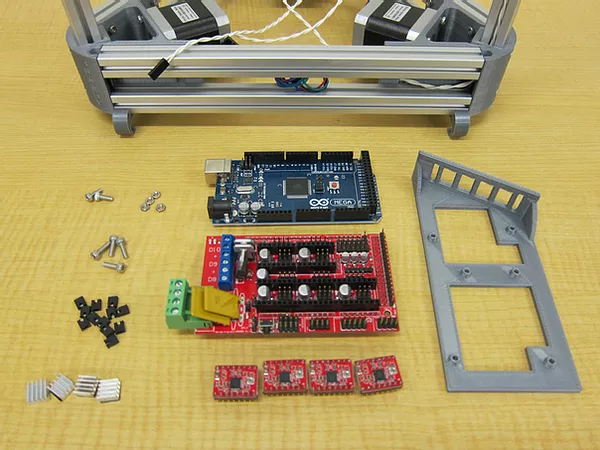

以下の部品を準備します。

• プリンターボディー
• Arduinoマウント
• Arduino Mega 2560
• RAMPS 1.4
• モータードライバー：４個
• ヒートシンク：４個
• ショートピン：１２個
• M3-8ボルト：２個
• M3-10ボルト：４個
• M3ナット：６個

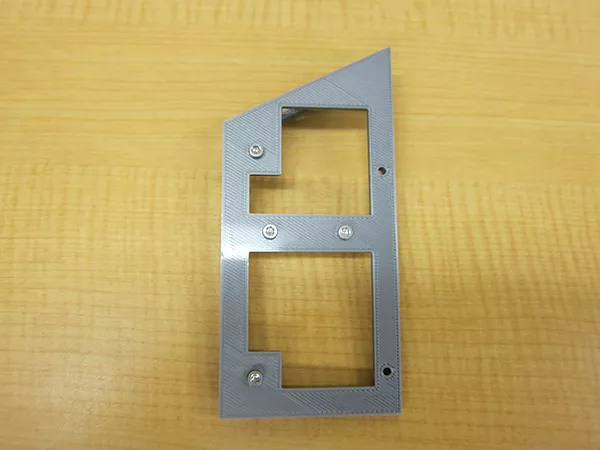

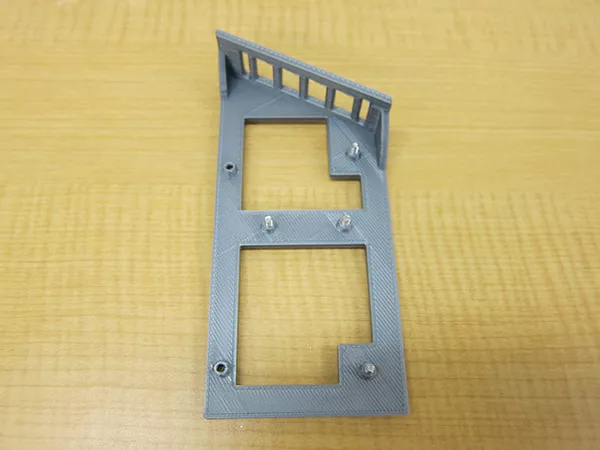

下の写真の様に、Arduinoマウントの裏面からM3-10ボルトを４箇所取り付けます。

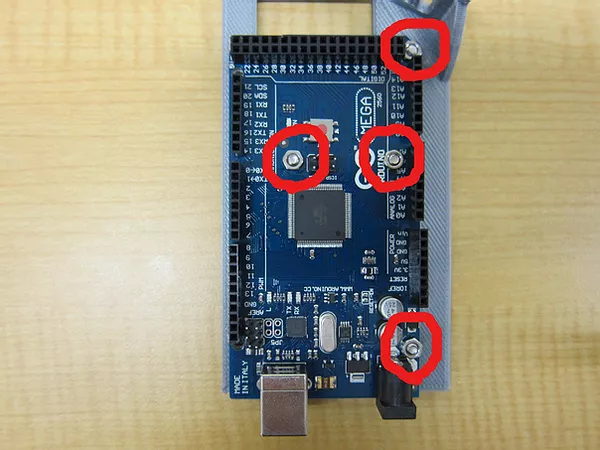

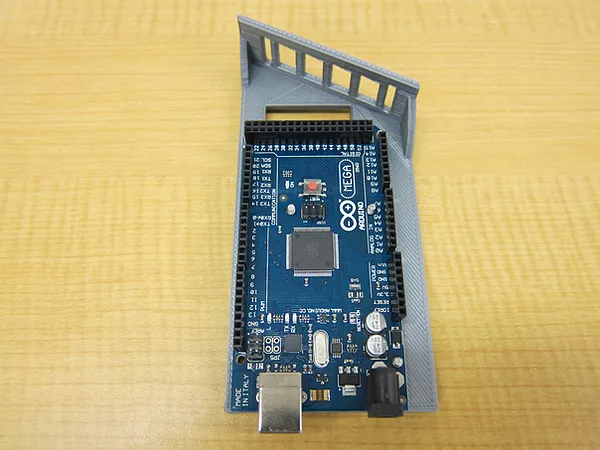

Arduinoマウントのボルトを合わせてArduinoを取り付けます。

ボルトにM3ナットを取り付けて締めます。

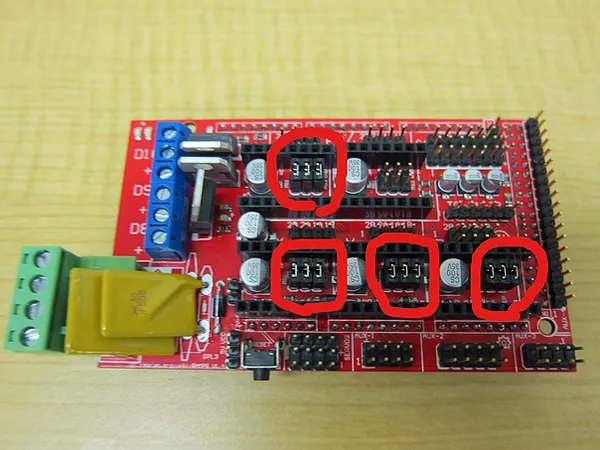

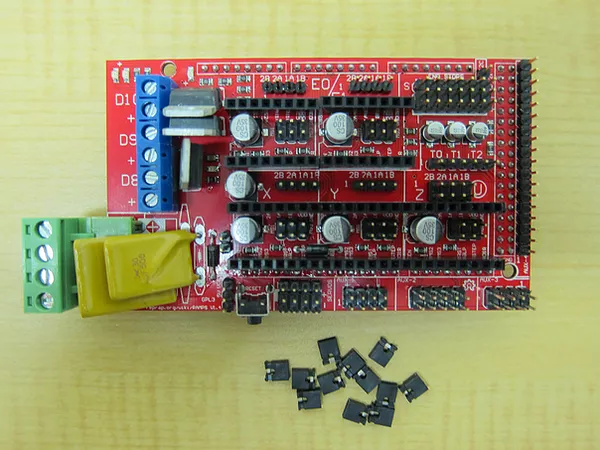

下の写真の様に、RAMPSにショートピンを差し込みます。

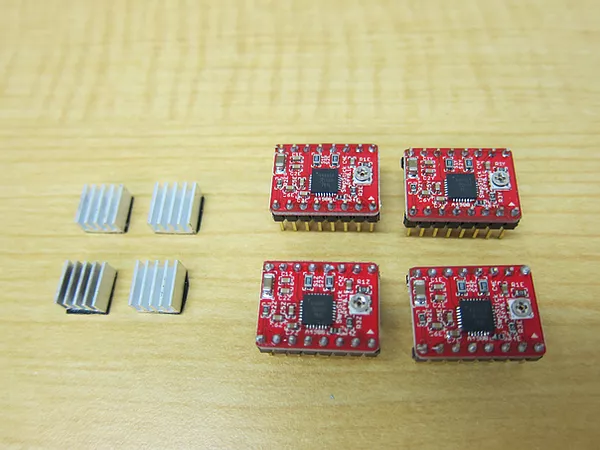

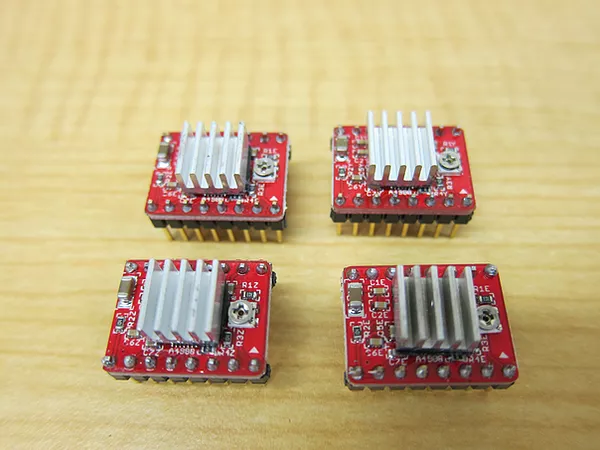

モータードライバーにヒートシンクを貼り付けます。

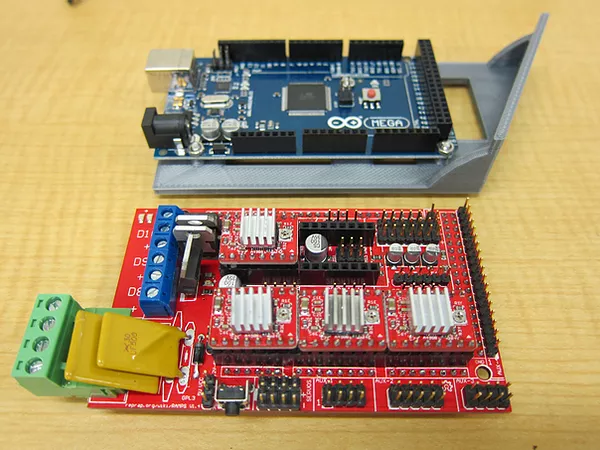

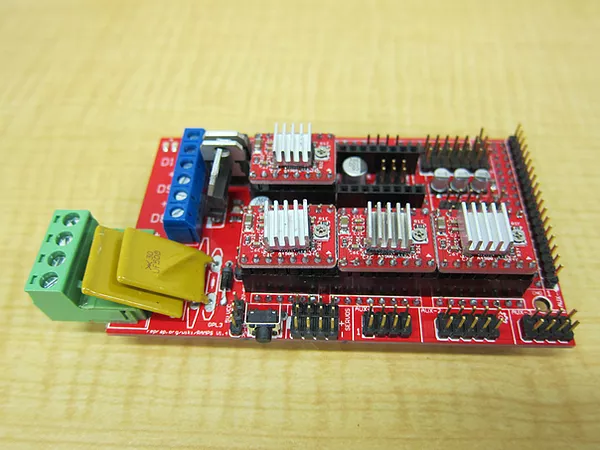

下の写真の様に、RAMPSにモータードライバーを差し込みます。モータードライバーの向きに注意が必要です。

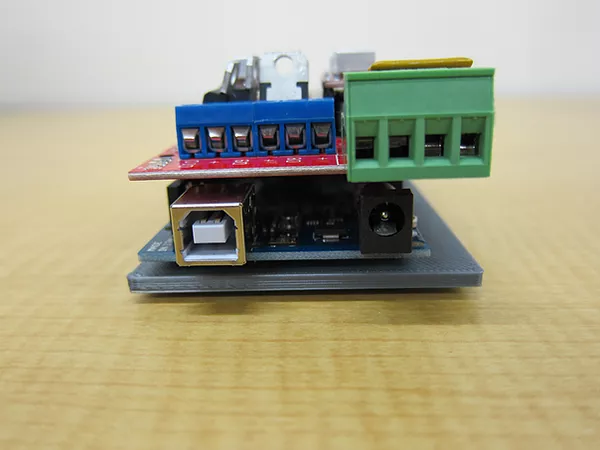

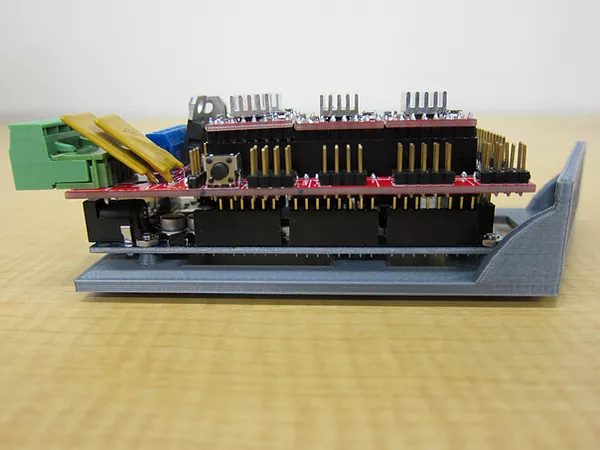

RAMPSをArduinoに差し込みます（仮差し込み）。うまく差し込めない場合は、ピンやソケットの向きや位置を調整します。

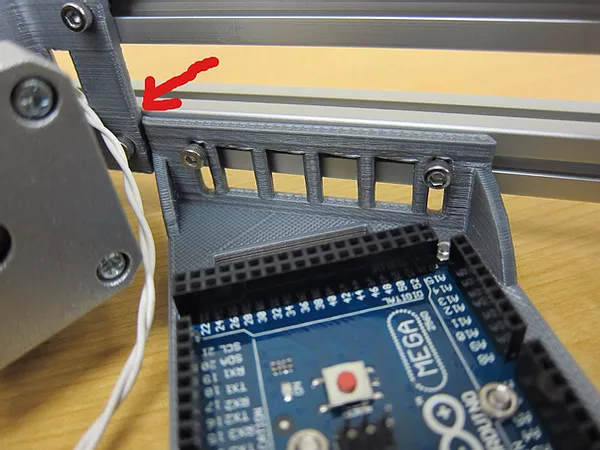

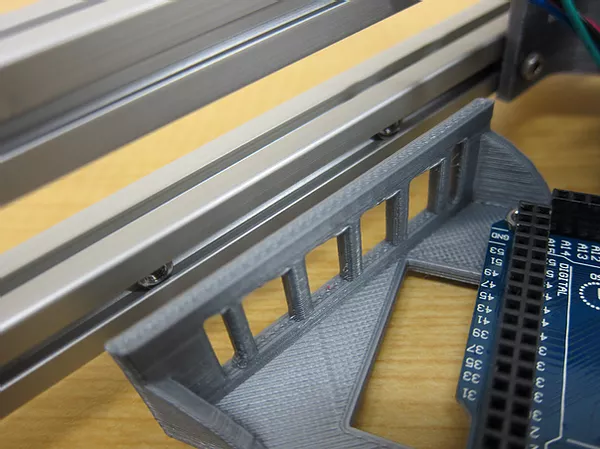

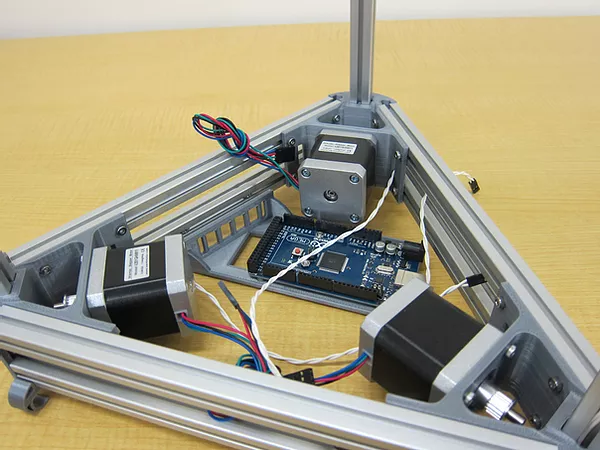

一旦、RAMPSをArduinoから外します。以前、ボトムボディー前面下側のアルミフレームの裏側にM3ナット２個入れました。その部分が、Arduinoマウントの斜め部分と対面するようにArduinoマウントを置きます。

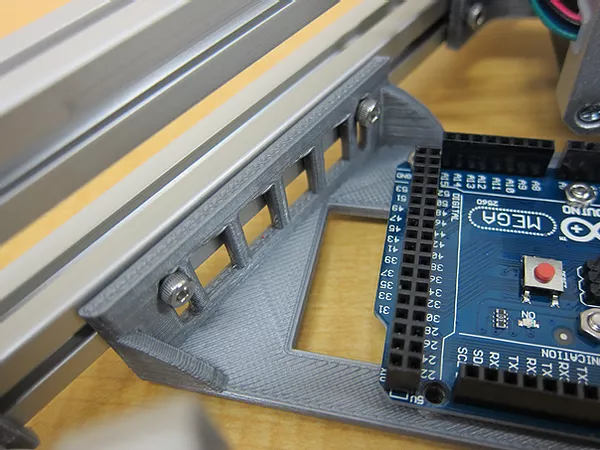

上の写真の様に、M3ナットの位置をArduinoマウントの斜め面の両サイドのスリットに合わせます。M3-8ボルトをナットに通します。締める前に、Arduinoマウントを左側へ寄せます。これはUSBコネクタの差込口に空間を確保するためです。位置を決めたらボルトを締めます。

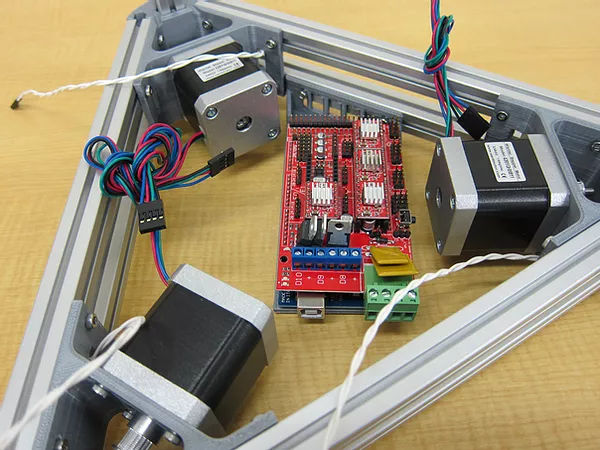

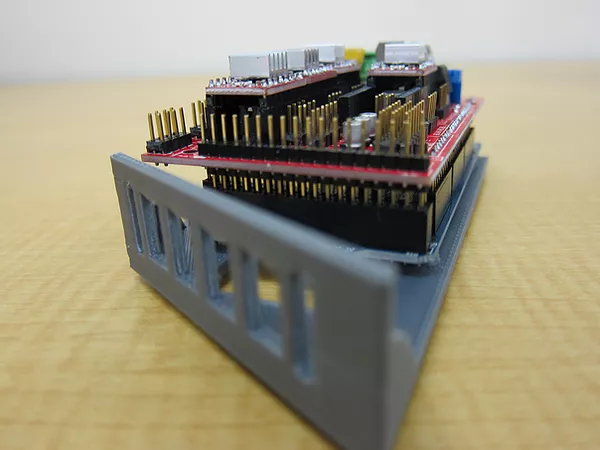

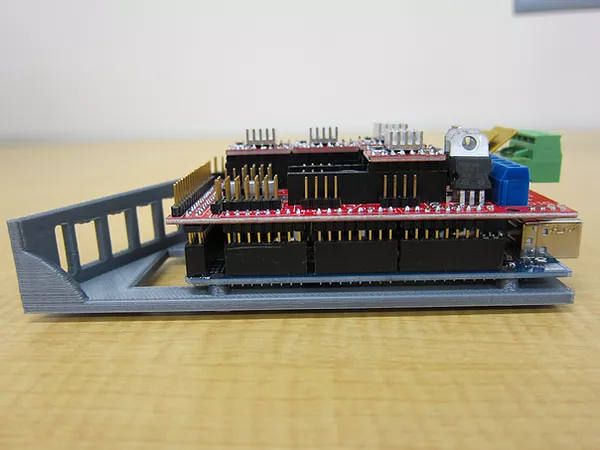

RAMPSをArduinoに差し込みます。狭くて差し込みづらいですが、ピンとコネクタの位置を確認しながら慎重に行います。
