縦フレームの取り付け

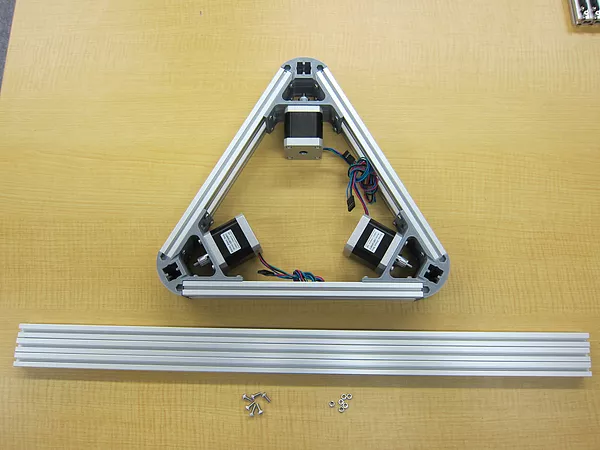

以下の部品を準備します。
- ボトムボディー
- アルミフレーム(大):3本
- フレーム:3個
- M3-8ボルト:6個
- M3ナット:6個
ボトムボディーのモーターフレームは、ザラザラ面が上側、ツルツル面が下側になっている事を確認して下さい。

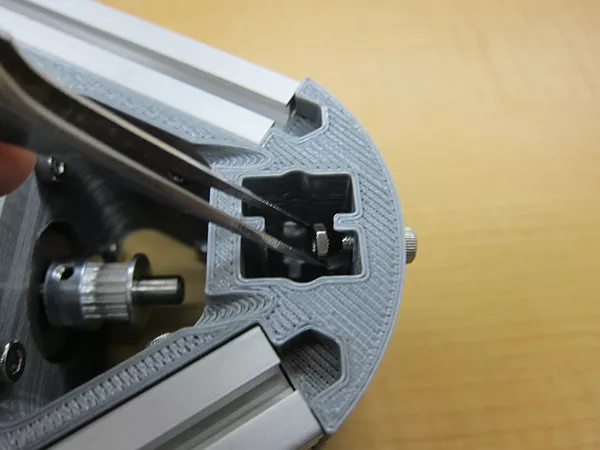

モーターフレームの外側から先端にある穴にM3-8ボルトを挿入します。ピンセットもしくはラジオペンチでM3ナットをはさみ、M3-8ボルトの先端付近へ持って行きます。

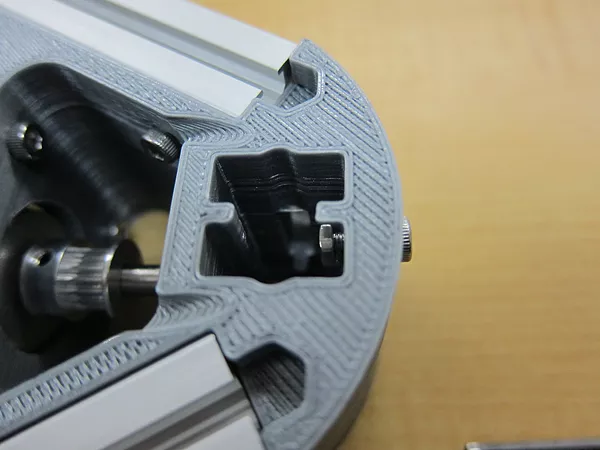

ゆっくりM3-8ボルトを回し、ナットからボルトの先端が出るか出ないかくらいのところまで挿入します。下段の穴に対しても同様に行います。

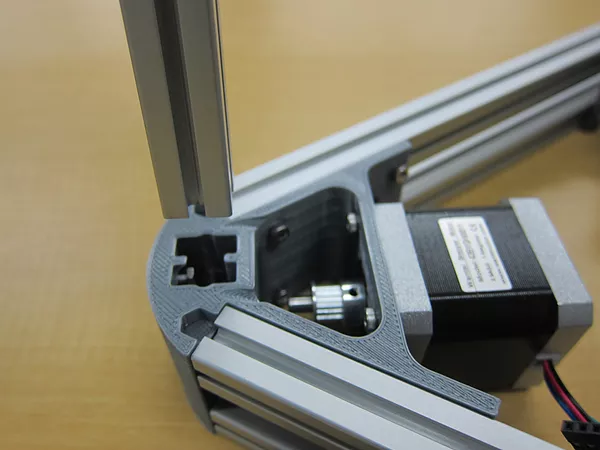

アルミフレームを挿入します。

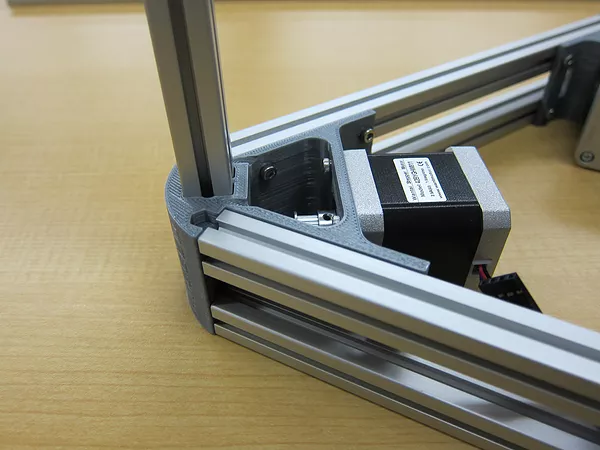

アルミフレームが底に付くまで差し込み、M3-8ボルトを締めて止めます。

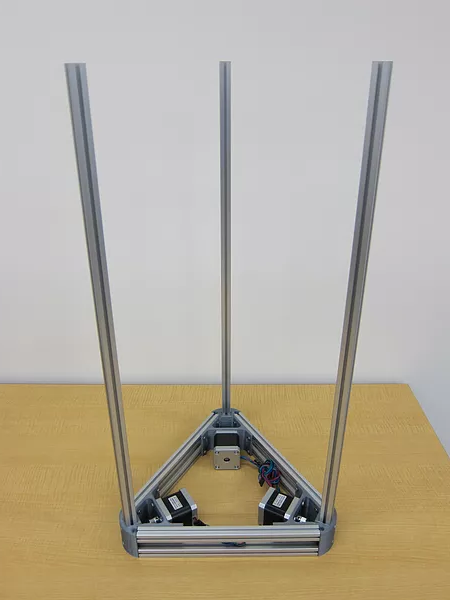

他の2箇所についても同様に行います。
