キャリッジの取り付け

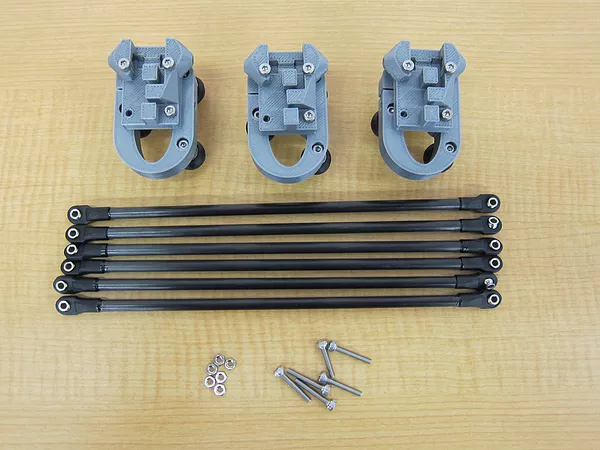

以下の部品を準備します。

  • プリンターボディー
  • 組み立て済みキャリッジ:3個
  • ロッド:6個
  • M3-20ボルト:6個
  • M3-35ボルト:3個
  • M3ナット:9個
211-1

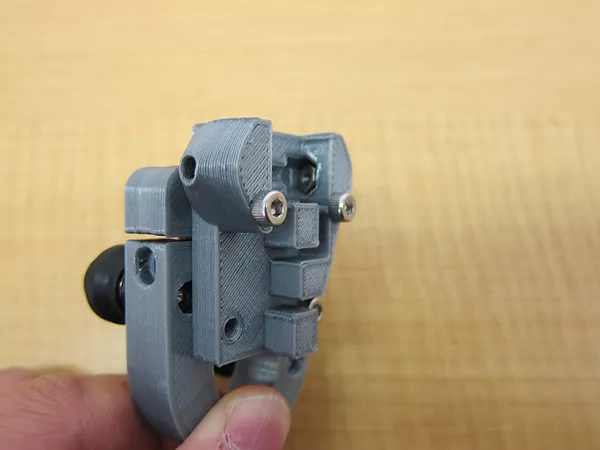

下の写真の様に、キャリッジ内側の穴へM3ナットを入れます。

211-2

下の写真の様に、M3-20ボルトにロッドエンドを通し、続いてキャリッジ外側の穴に通します。

211-3

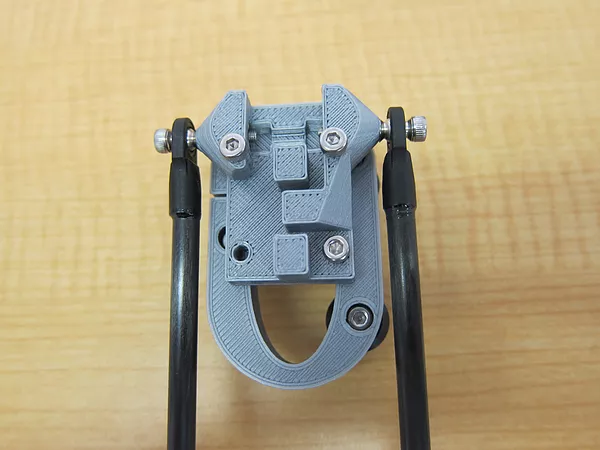

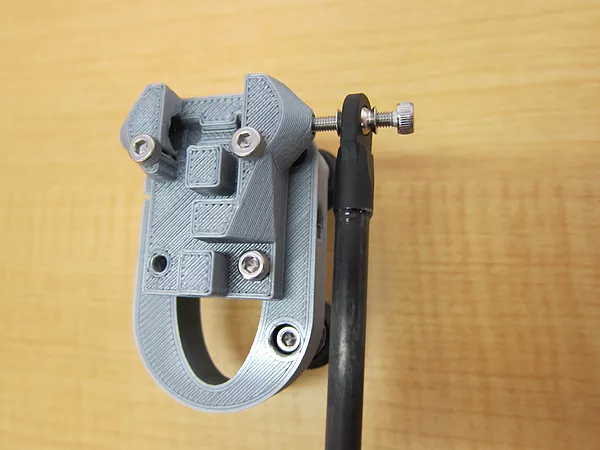

キャリッジの反対側の穴についても同様に行います。また、他の2つのキャリッジについても同様に行います。

211-4

プリンターボディーの縦フレームに対し、内側からVローラー2個を溝に引っ掛けるようにキャリッジを押し付けます。

211-5

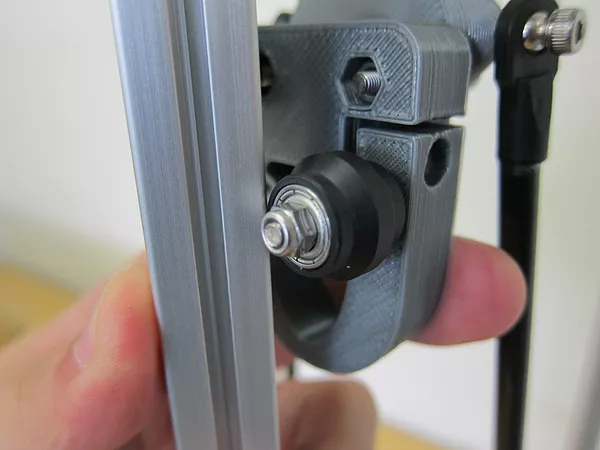

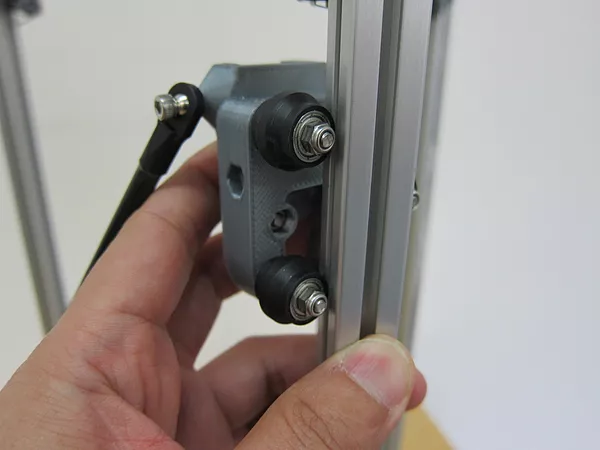

キャリッジの反対側のVローラー1個を縦フレームに押し付けます。

211-6

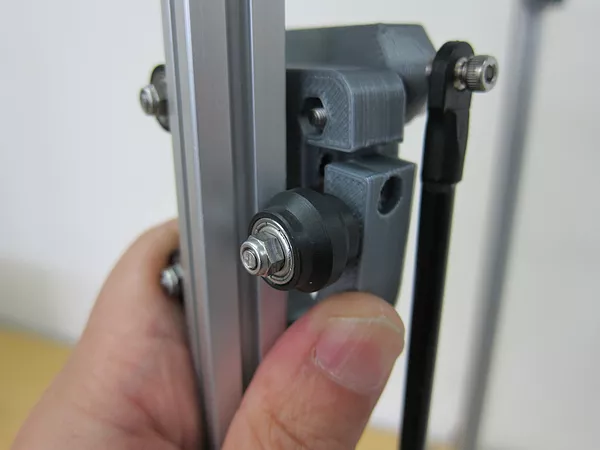

キャリッジをさらに押し付けて、Vローラーを縦フレームに乗せます。Vローラーを若干引っ張りながら行うと乗りやすくなります。

211-7

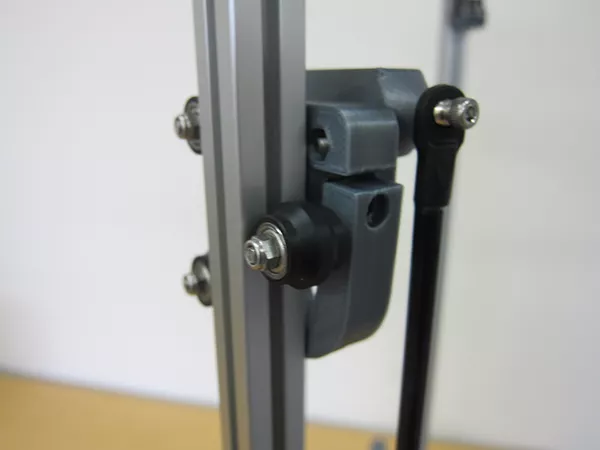

全てのVローラーが縦フレームの溝に入るまでキャリッジを押します。

211-8

他のキャリッジについても同様に行います。

211-9

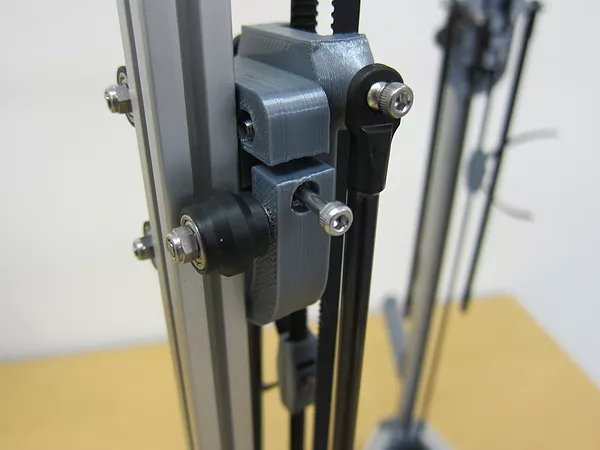

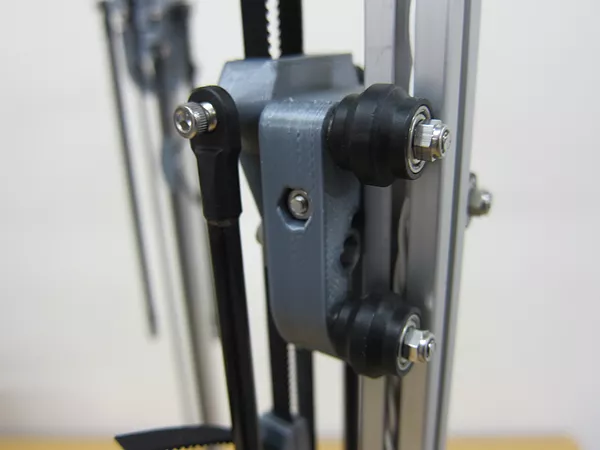

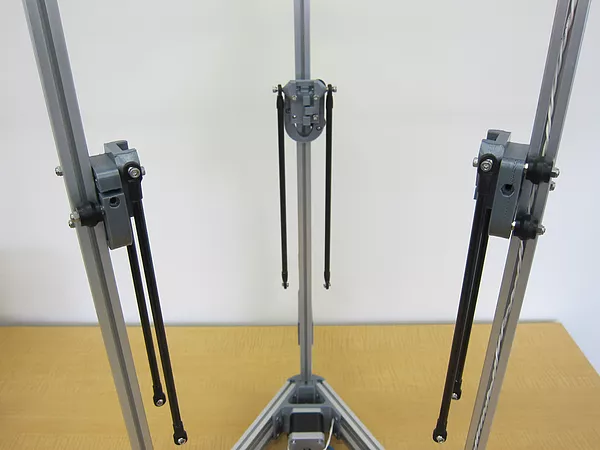

キャリッジを正面から見て左側の穴にM3-35ボルトを通します。右側の穴にはM3ナットを入れて締めます。キツく締める必要はありません。キャリッジを上下させながら、適度に締めます。他のキャリッジについても同様に行います。

211-10
211-11
