ホットエンドの組み立て

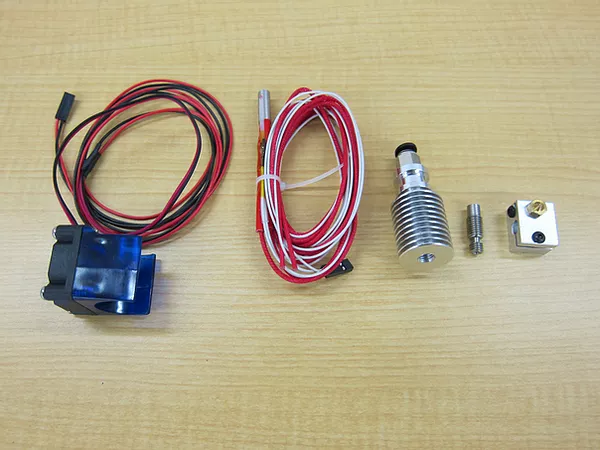

以下の部品を準備します。
- アルミブロック(ノズル、ボルト2個付き)
- ヒートブレイク
- ヒートシンク(チューブ継手付き)
- ヒーター&サーミスター
- ホットエンドファン(ここでは使用しません)

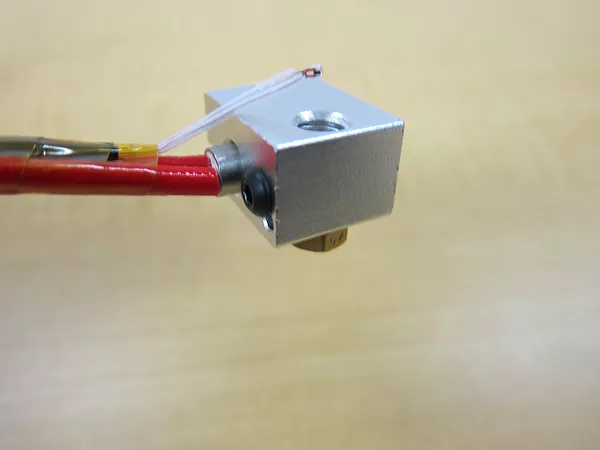

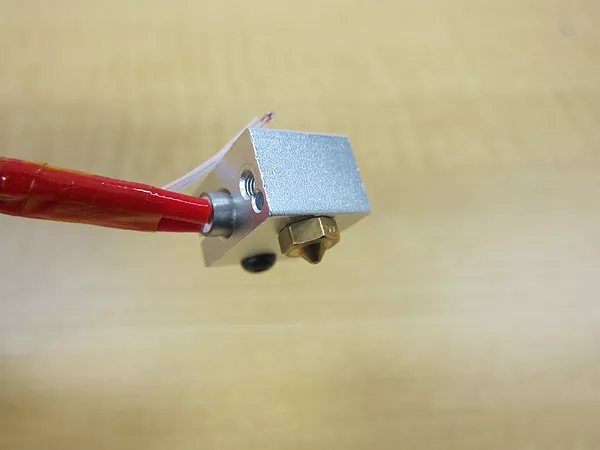

下図の様にヒーターの先端をアルミブロックの穴に通します。サーミスターは上側(ノズルの逆側)にくるようにします。

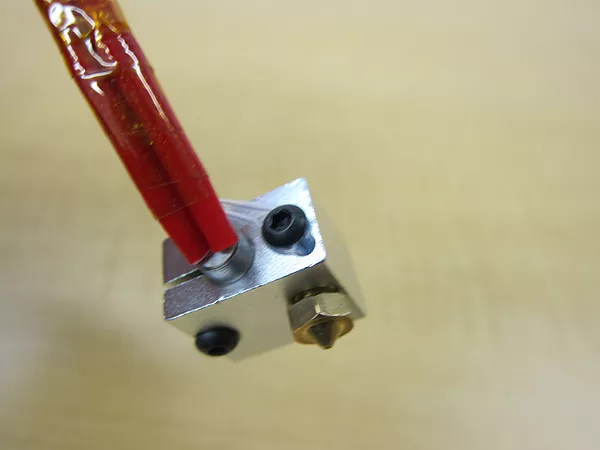

ヒーターの位置が決まったら、ノズルと同じ面にあるボルトを締めて、ヒーターを固定します。
側面のボルトを一旦外します。

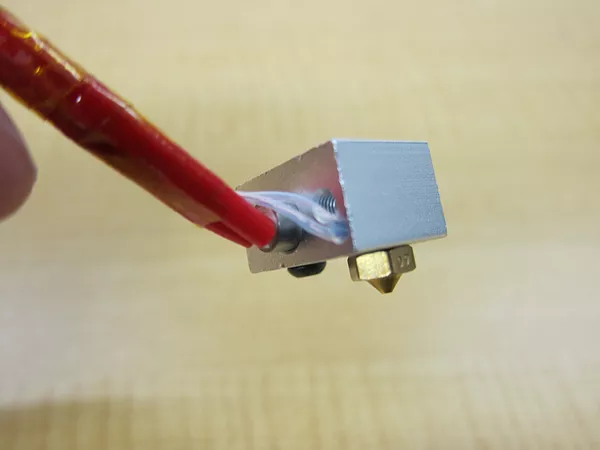

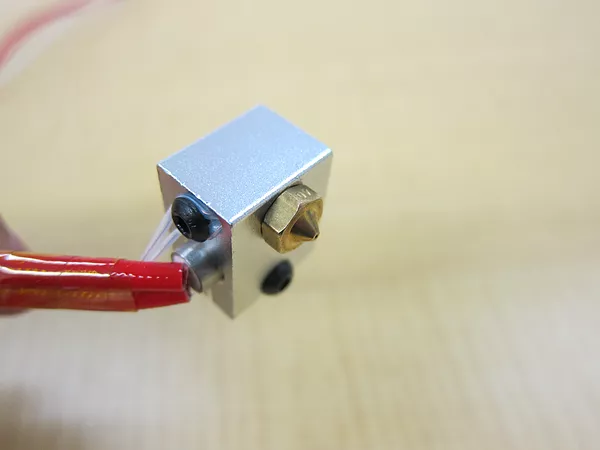

ボルトの穴の右下にある穴に、サーミスタの先端をピンセットを使って入れます。ヒーターケーブルを上方へ曲げるとサーミスターケーブルに余裕ができて、扱いやすくなります。

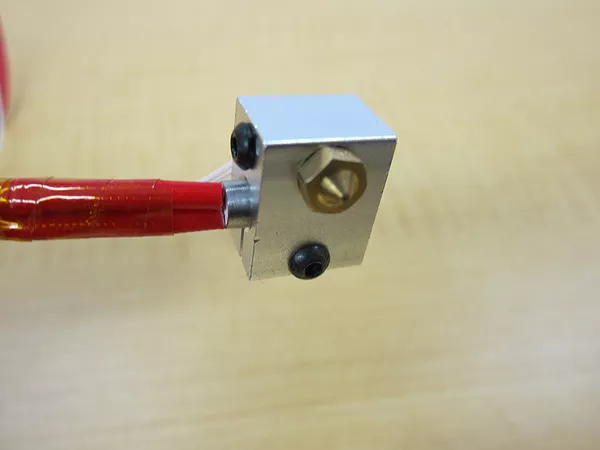

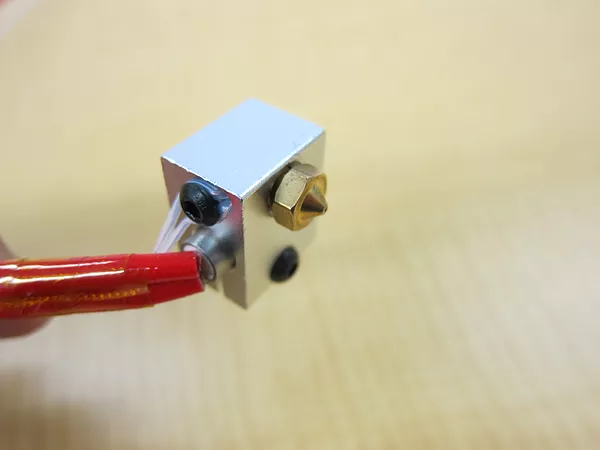

サーミスターケーブルの間に取り外したボルトを通して締めます。サーミスターケーブルが固定される程度の強さで締めます。
ノズルを一旦締めてから、1/2回転ほど緩めます。

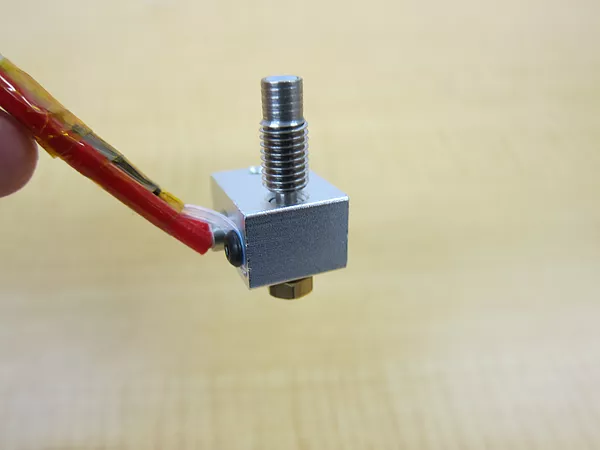

ノズルの反対側にヒートブレークを取り付けます。止まるまで締めます。

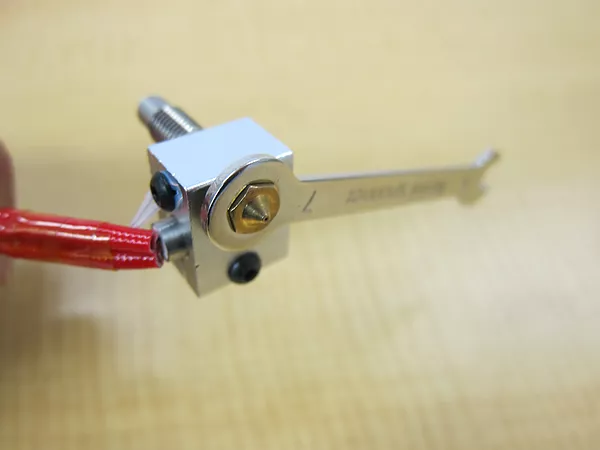

レンチを使ってノズルをしっかり締めます。

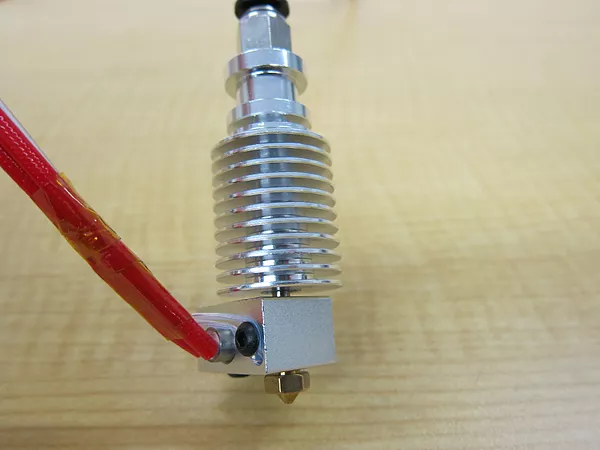

ヒートブレイクにヒートシンクを取り付けます。

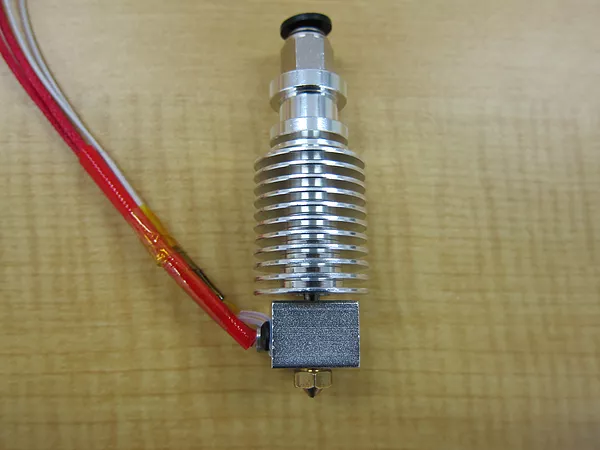

これでホットエンドは完成です。ノズルを交換する場合も同様な手順で行います。
