ホットエンドの取り付け

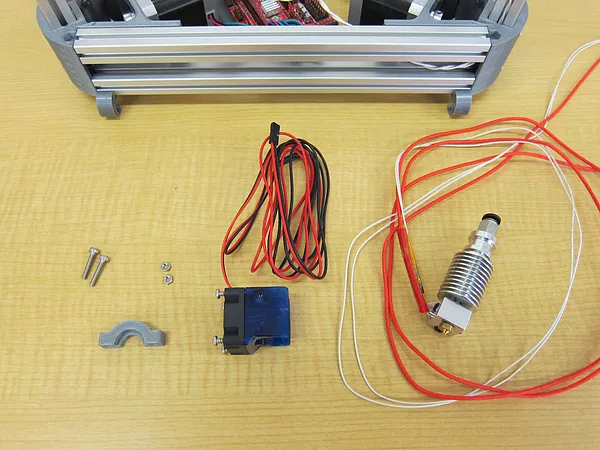

以下の部品を準備します。
- プリンターボディー
- エフェクタークランプ
- ホットエンド
- ホットエンドファン
- M3-16ボルト:2個
- M3ナット:2個

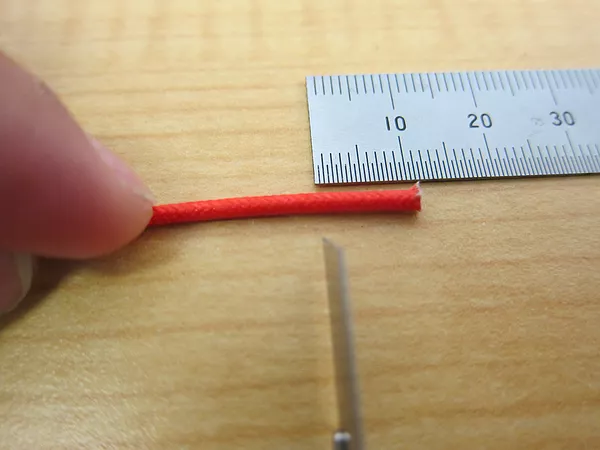

ホットエンドのヒーターケーブルの先から10mm程度のところにカッターを使って軽く切り込みを入れます。
(ストリッパーを使って被覆部分を取り除いてもかまいません。)

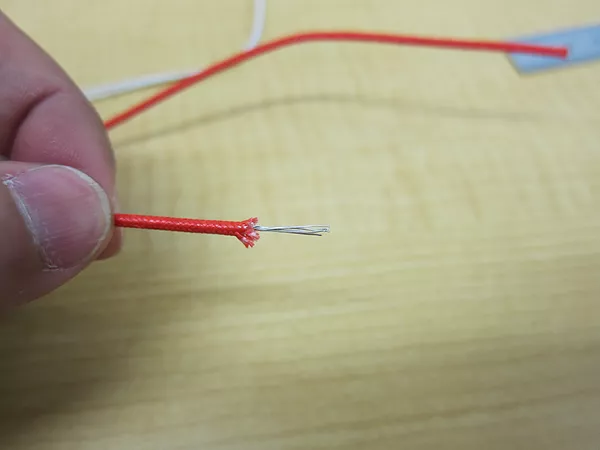

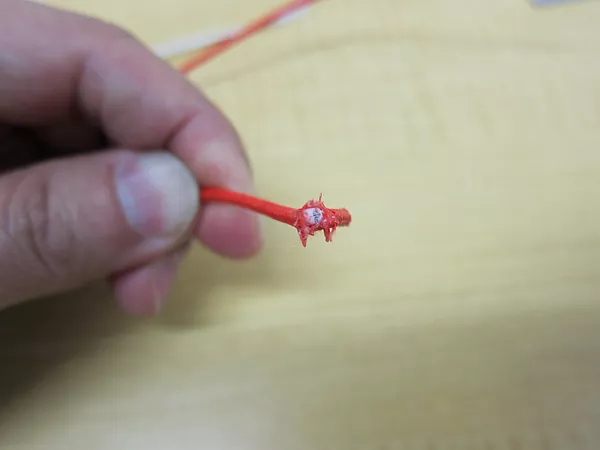

被覆部分を取り除きます。

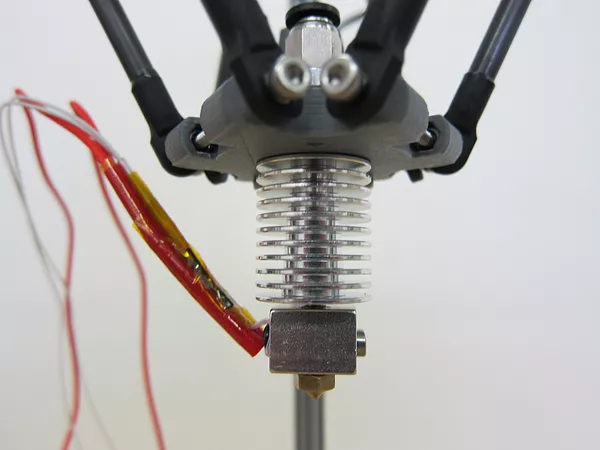

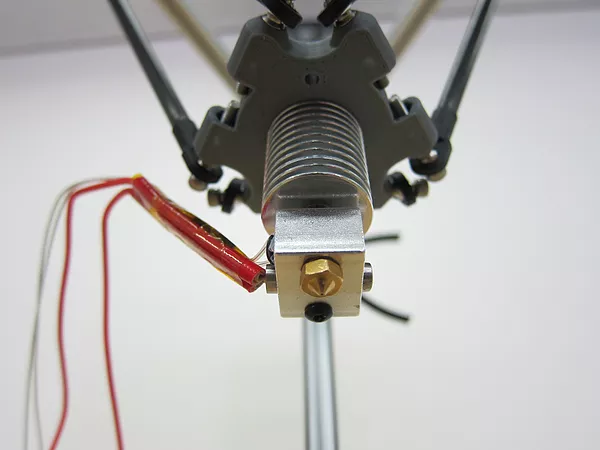

ケーブルが左側になるようホットエンドの向きを決めて、エフェクター中央の穴に下からホットエンドを通します。

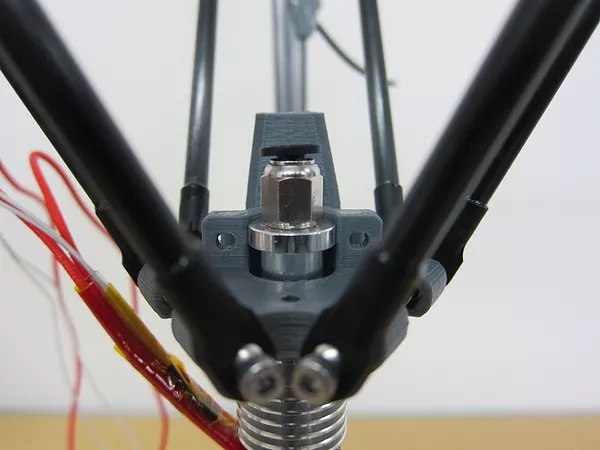

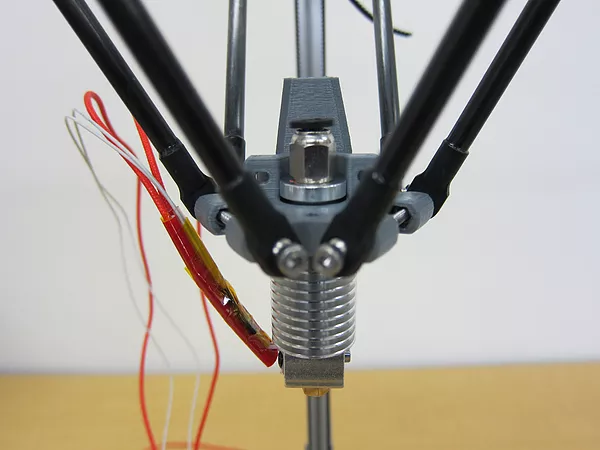

ヒートシンクの最上部の輪がエフェクター底部にしっかりと付くようにホットエンドを押し上げます。合わせてホットエンドの向きを確認します。

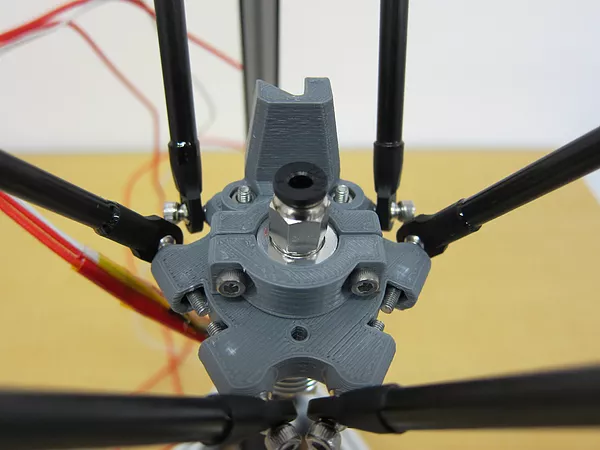

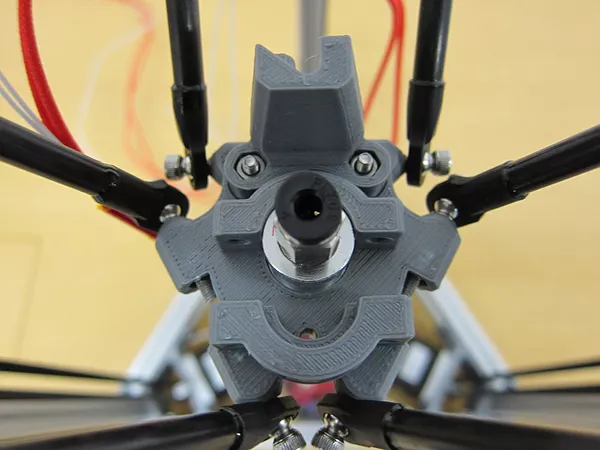

下の写真の様に、エフェクタークランプでホットエンドを挟み込みます。

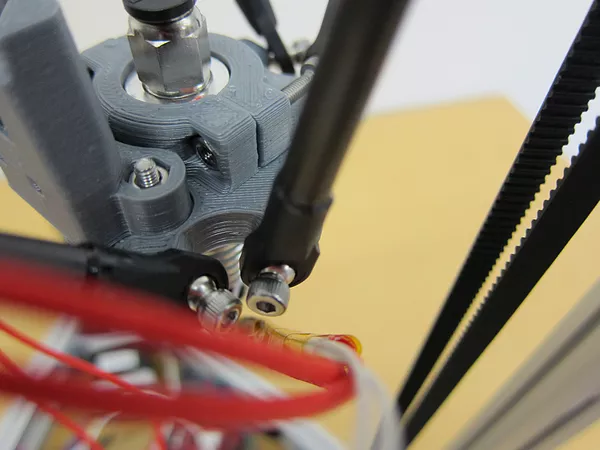

エフェクター固定のクランプの後ろ側の穴にM3ナットを入れます。エフェクタークランプの穴にM3-16ボルトを入れて締めます。
エフェクタークランプの両側ともに締めます。

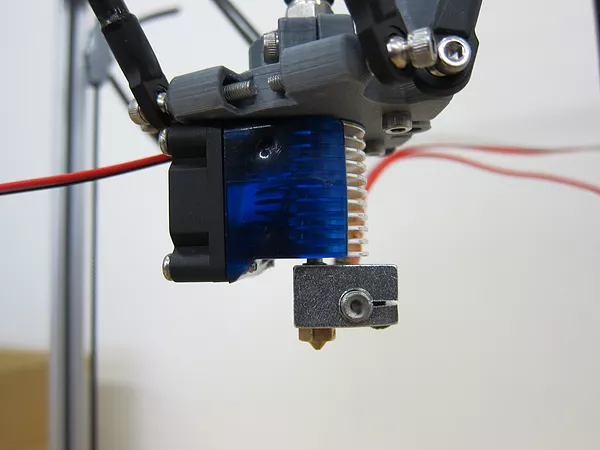

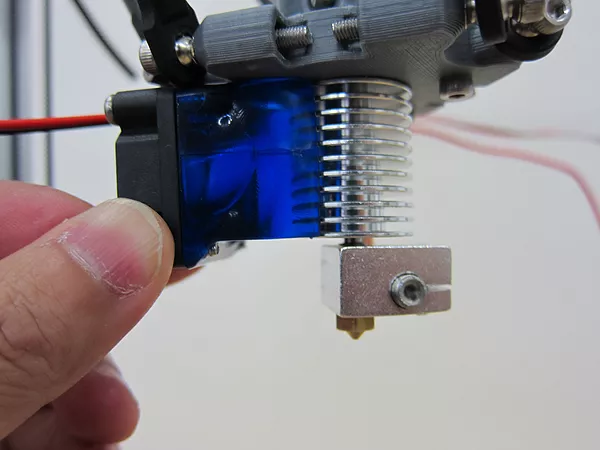

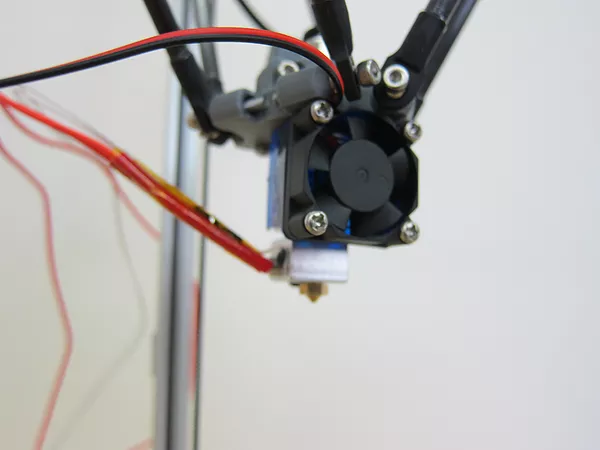

ホットエンドの前方からホットエンドファンをヒートシンクに差し込みます。
