エンドストップの取り付け

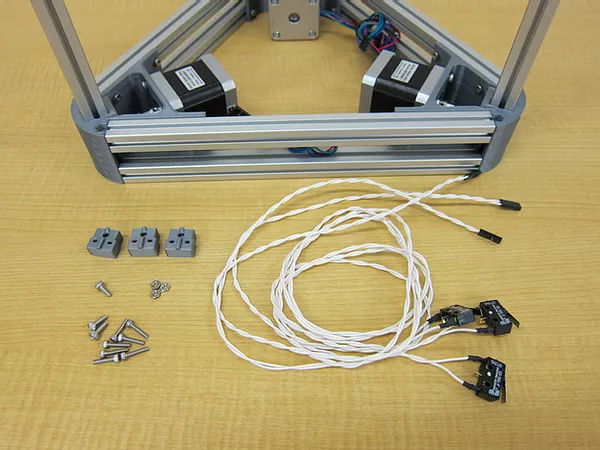

以下の部品を準備します。

※マイクロスイッチの端子の両端にケーブルが繋がっているものを使用する。真ん中の端子にケーブルが繋がっているものはZプローブ用です。

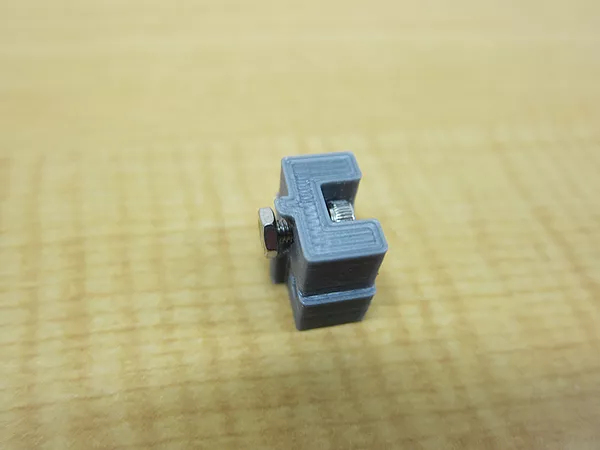

エンドストップにコの字の内側からM3-8ボルトを通します。通したボルトに反対側からM3ナットを取り付けます。ボルトの先端からナットが出るか出ないかくらいのところまで挿入します。

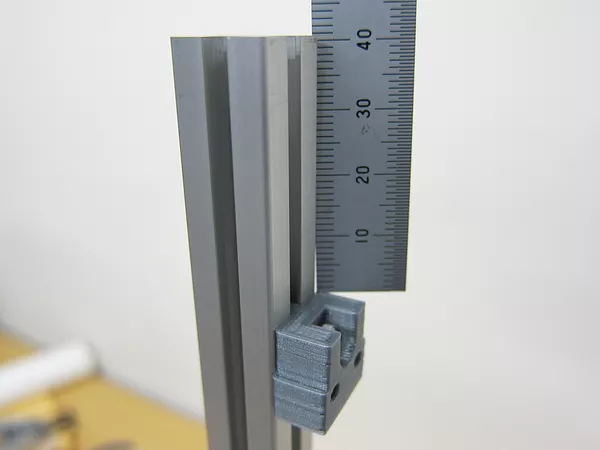

縦アルミフレームのボディー内側の溝に沿って、上部からエンドストップを挿入します。アルミフレーム上部から約40mm下のところでエンドストップのネジを締めて止めます。

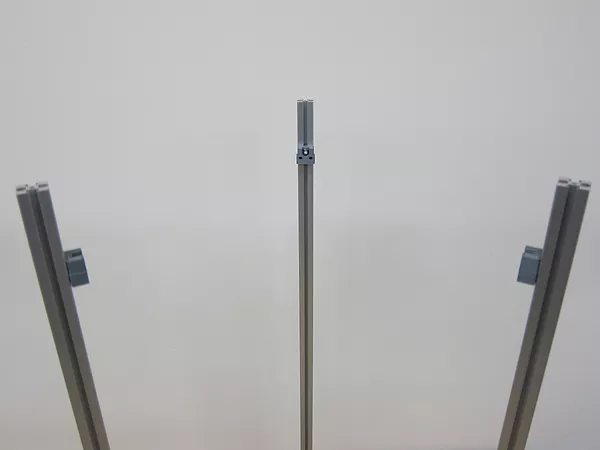

他の２つのエンドストップについても同様に行います。

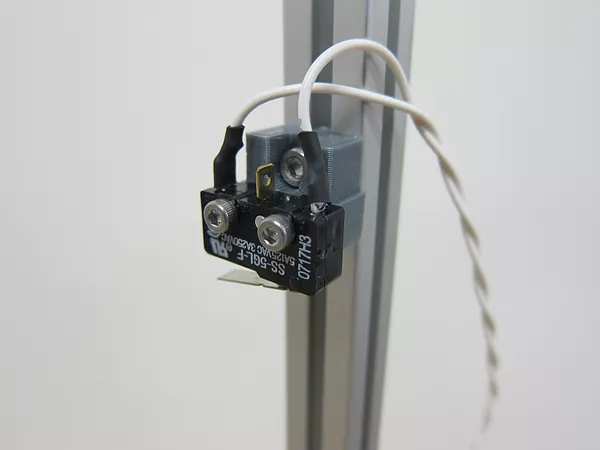

マイクロスイッチを図のようにスイッチを下向き、端子を上向きにしてM2.5-12ボルトを挿入します。ケーブルは向かって右側に垂らします。

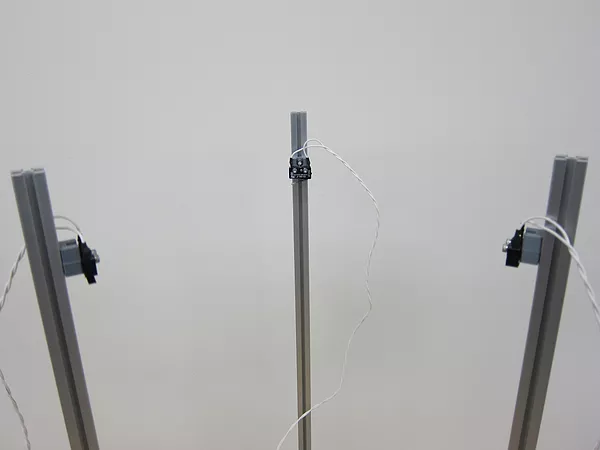

他の２つのエンドストップについても同様に行います。
