エクストルーダーの組み立て

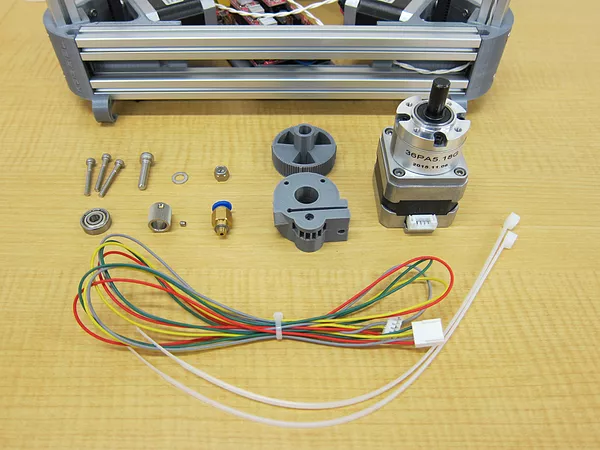

以下の部品を準備します。

• プリンターボディー
• エクストルーダー
• エクストルーダーハンドル
• エクストルーダー用モーター
• モーターケーブル
• 結束バンド(大)：２本
• ベアリング(大)
• スプールギア＆止めネジ
• チューブフィッティング
• M3-16ボルト：１個
• M3-25ボルト：３個
• M3ナット：１個
• M5-20ボルト：１個
• M5ワッシャー：１個
• M5ロックナット：１個

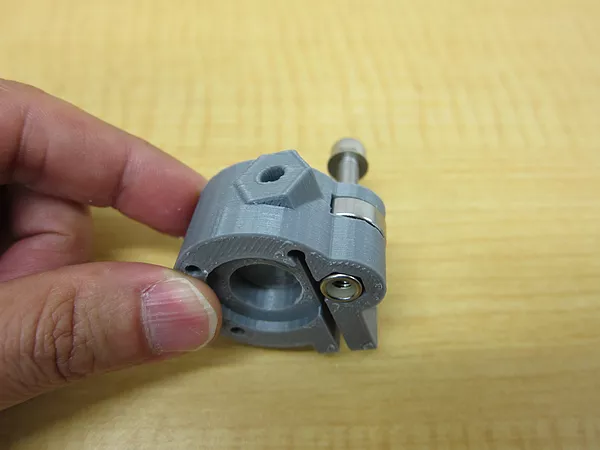

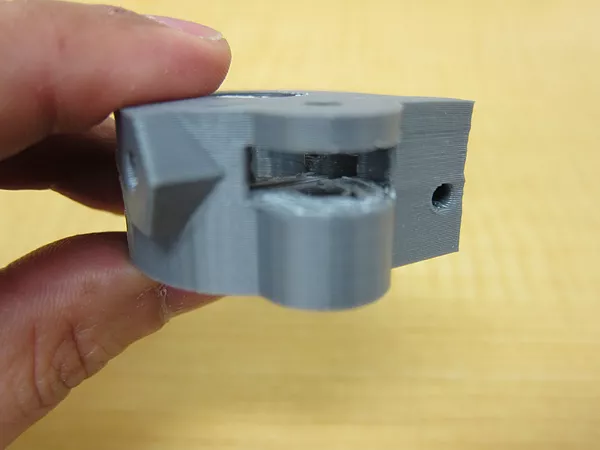

下の写真の様に、エクストルーダーのサポート部分をニッパーなどでカットし、除去します。

カッターやヤスリを使用してきれいにします。

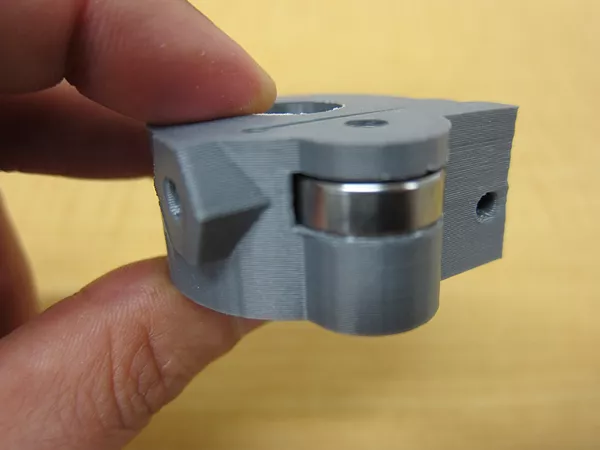

この部分にベアリング(大)を入れます。ベアリングがスムーズに回転する事を確認して下さい。

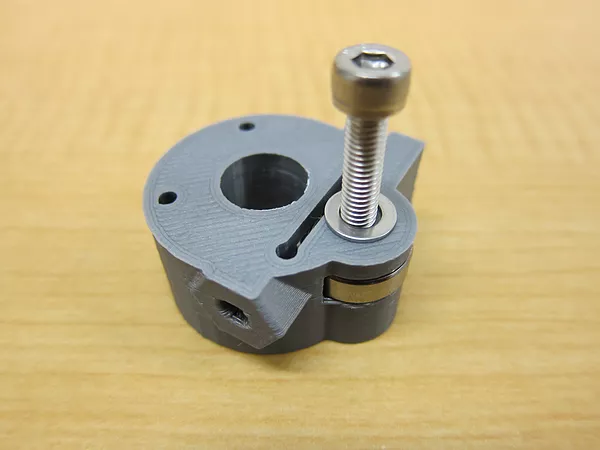

エクストルーダー上部から、ベアリングの中心へ通っている穴にM5ワッシャーを置き、M5-20ボルトを回し入れます。

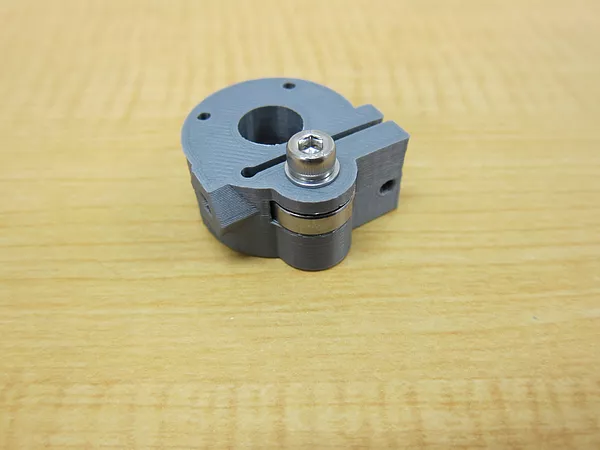

エクストルーダー底部上部の穴にM5ロックナットを入れて、M5-20ボルトを固定します。軽く締めてあれば大丈夫です。ベアリングがスムーズに回る事を確認します。

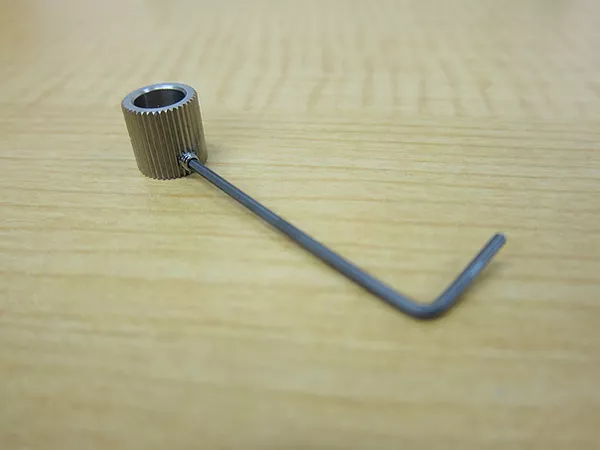

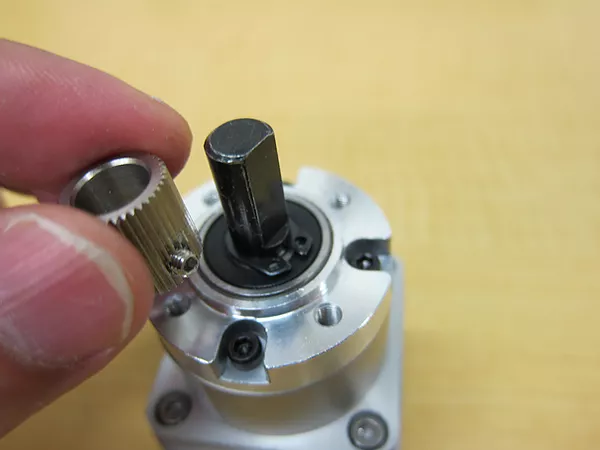

スプールに止めネジを軽く入れます。

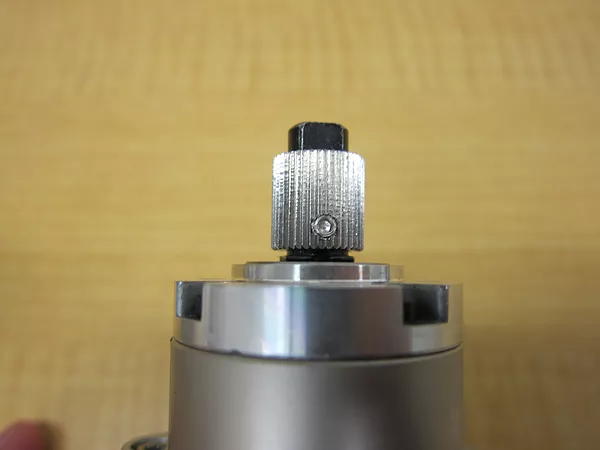

スプールを止めネジ側が下になる向きで、エクストルーダー用モーターの軸に差し込みます。スプールとモーターの隙間が2mm程度になるようにスプールの位置を調整して、止めネジを締めます。

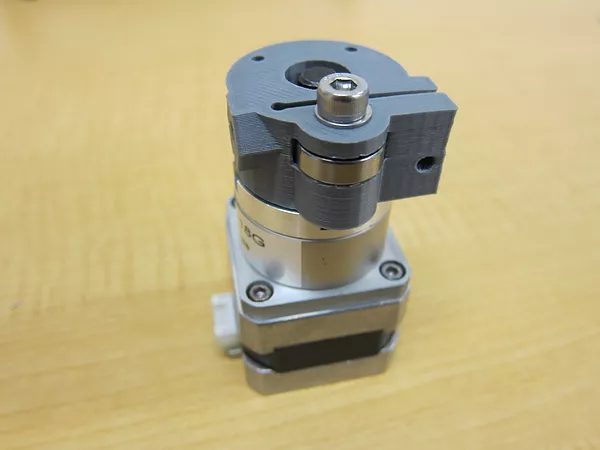

下の写真の様に、モーターにエクストルーダーを乗せます。モーターとエクストルーダーの向きに注意して下さい。ベアリングをこちらに向けた状態で、モーターのコネクターが左側にきます。

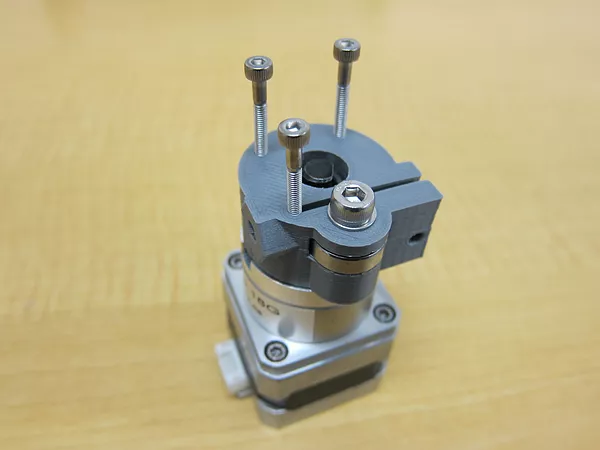

下の写真の様に、エクストルーダー上部にある３つの穴にM3-25ボルトを入れます。

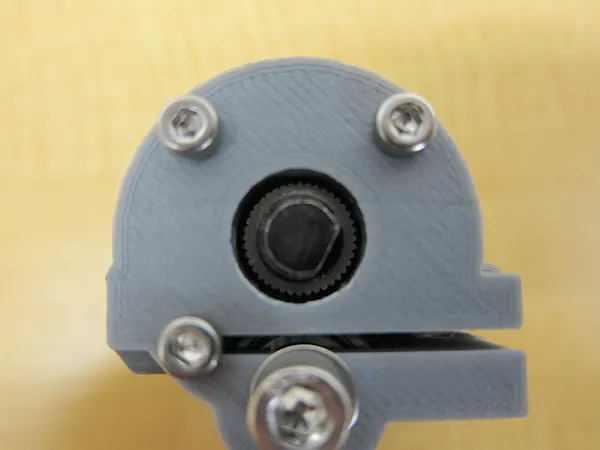

M3-25ボルトを締めます。スプールがエクストルーダーの穴の中央にくる様（スプールとエクストルーダーの隙間が均等になる様）、少しずつ締めていきます。

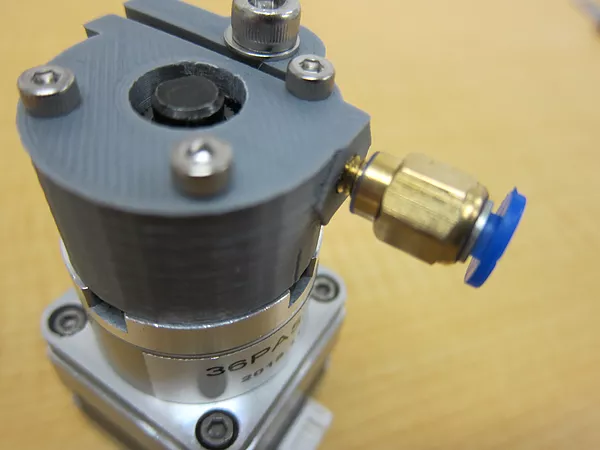

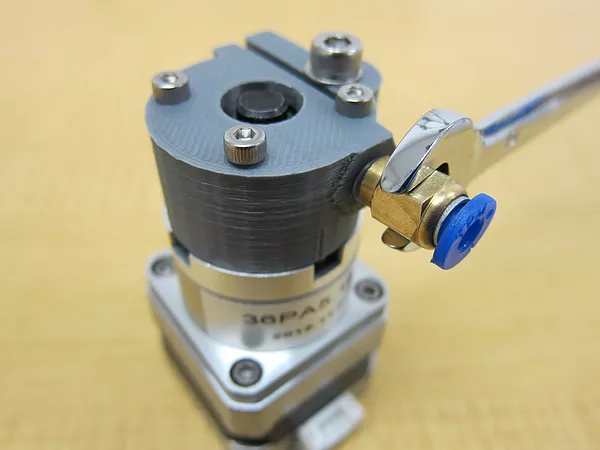

下の写真の様に、チューブフィッティングを回し入れます。傾かない様にまっすぐ入れる必要があります（が、結構難しいです）。穴の入り口をヤスリ等で広げるなどして、入れ易くするとよいかもしれません。少し入ったら10mmレンチを使って回し入れます。

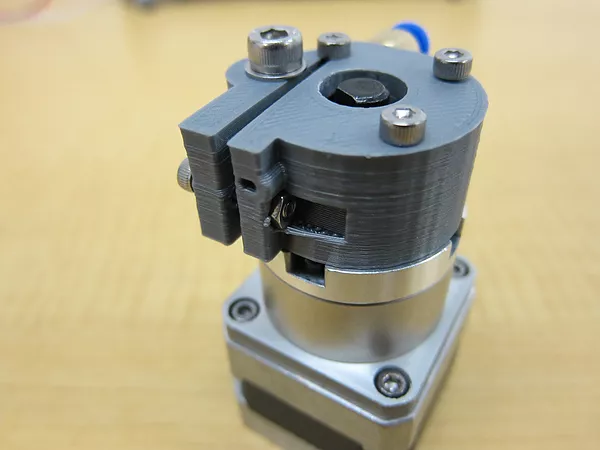

下の写真の様に、M3-16ボルトとM3ナットを取り付けます。ここは締める必要ありません。ボルトがナットに軽く入っている程度で結構です。

プリンターボディー奥側の縦フレームに取り付けてあるエクストルーダーフレームにモーターを、下の写真の様に取り付けます。

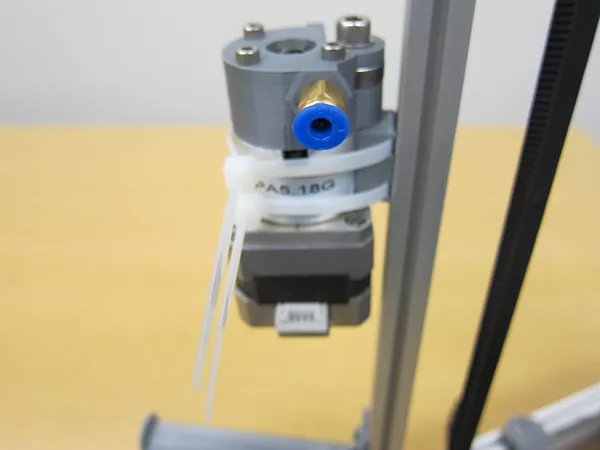

エクストルーダーフレームにある２つの隙間に結束バンド(大)を通して締めます。

注意：結束バンドのストッパー部分がアルミフレームに近すぎると、Vローラーとぶつかる恐れがあります。一度ローラーキャリッジを下げて、ストッパーとぶつからないことを確認してください。

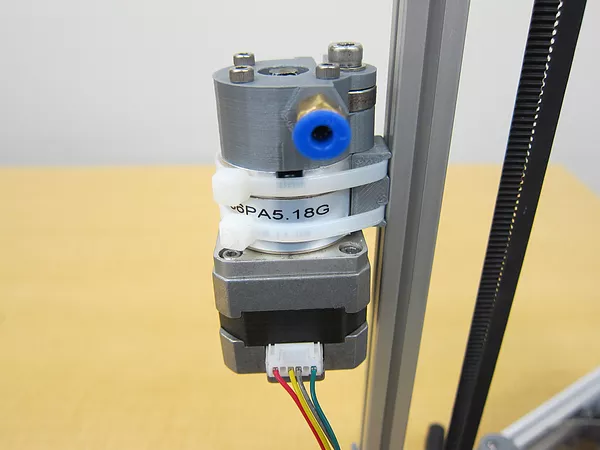

結束バンドの不要な部分をニッパーで切断します。モーター様ケーブルを下の写真の様に接続します。

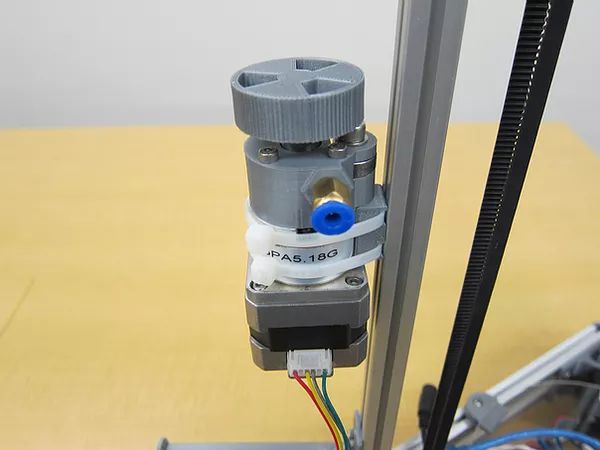

最後に、エクストルーダーハンドルをモーターの軸の上に設置します。モーターを抑えながらハンドルを回し、問題なく回る事を確認します。
