キャリッジの組み立て

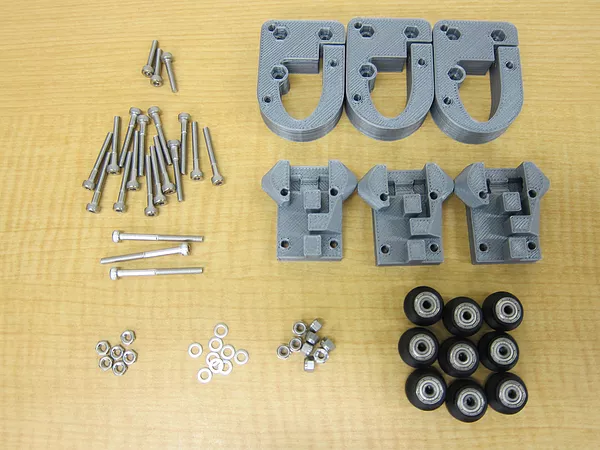

以下の部品を準備します。

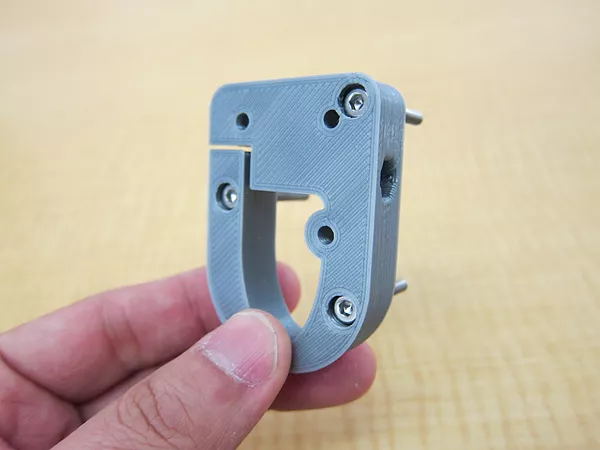

下の写真のように、ローラーキャリッジにM3-25ボルトを３本差し込みます。

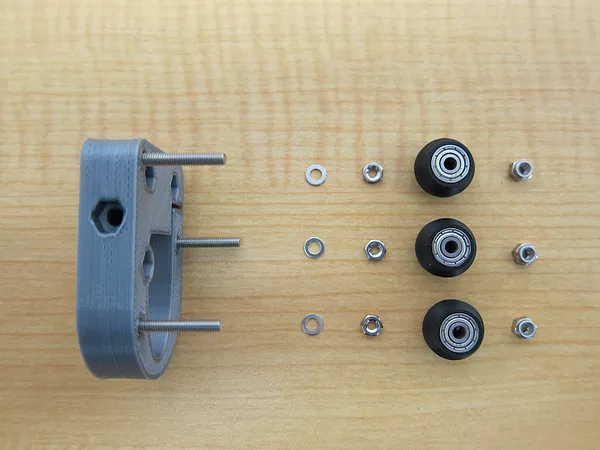

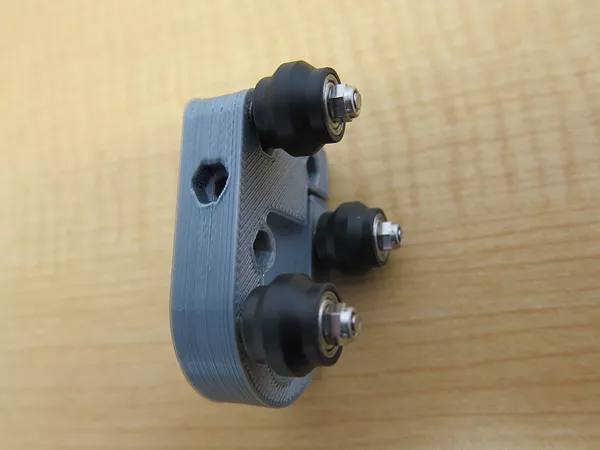

下の写真の様に、M3-25ボルトに対して、M3ワッシャー、M3ナット、Vローラー、M3ロックナットの順番で挿入していきます。

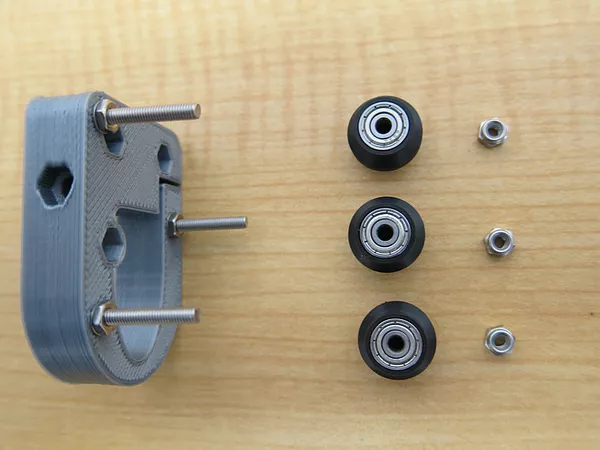

最初にM3ワッシャーを通し、M3ナットを入れて締めます。

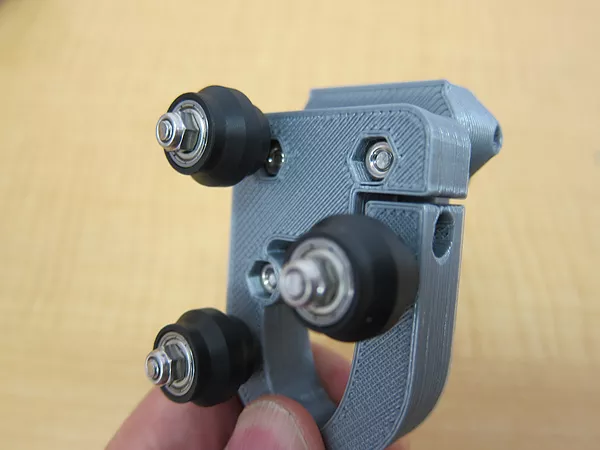

次にVローラーを通し、M3ロックナットを入れて締めます。締め過ぎるとVローラーが廻らなくなりますし、緩すぎるとあそびができてしまいますので、適度に締め付けます。

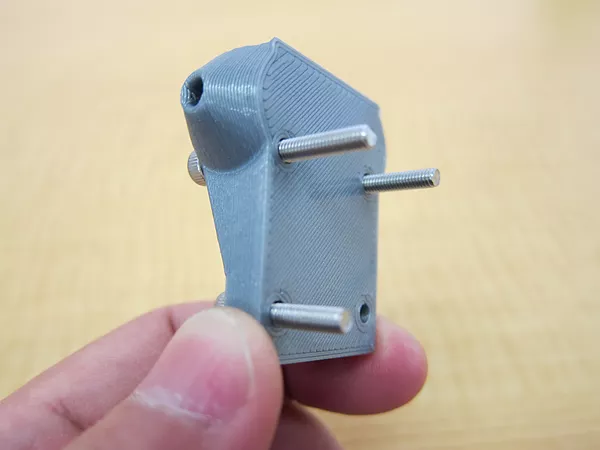

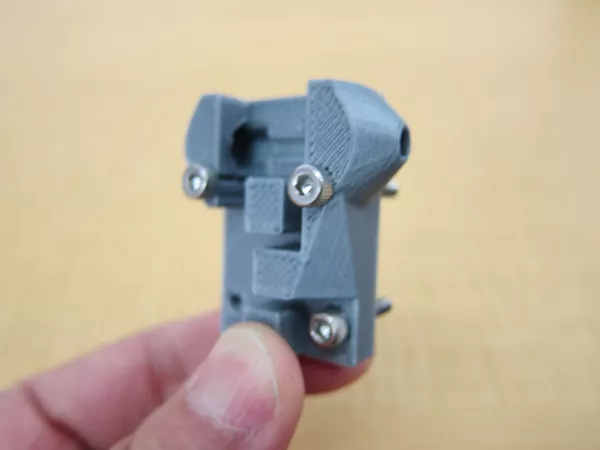

下の写真の様に、キャリッジにボルトを通します。写真上側２本はM3-25ボルト、右下１本はM3-16ボルトを使用します。

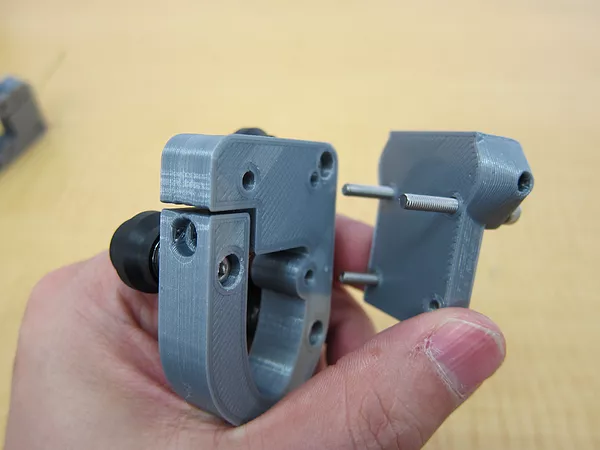

下の写真の様に、ローラーキャリッジの穴とキャリッジのボルトを合わせます。

下の写真の様に、ローラーキャリッジのVローラー側の穴にM3ナットを入れて、ボルトを締めます。

同様にキャリッジを３個組み立てます。
