ベルトの取り付け

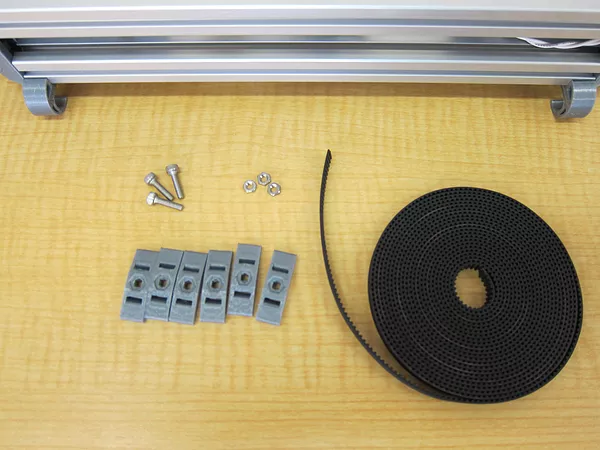

以下の部品を準備します。

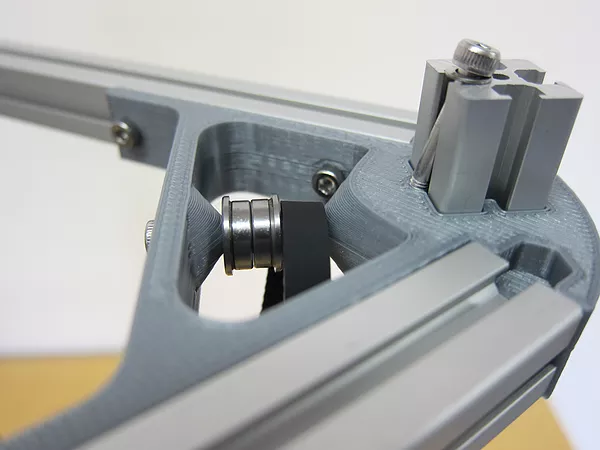

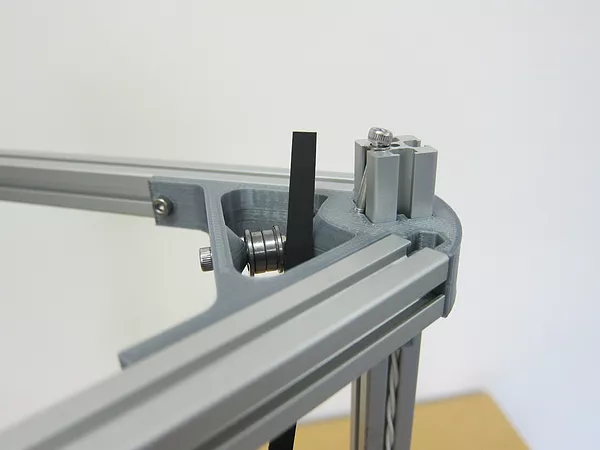

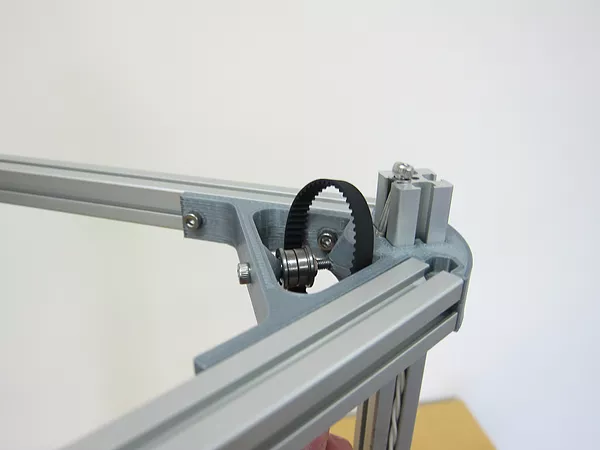

トップボディーのベアリングにベルトを通します。最初はベルトを縦フレーム側に外しておきます。

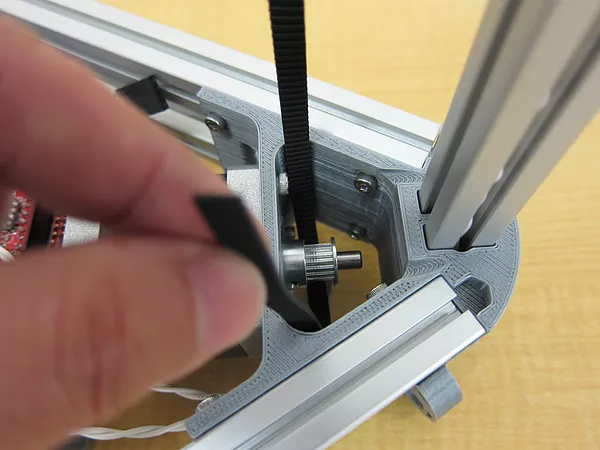

ベルトをモーターフレームのモーターのプーリーに通します。

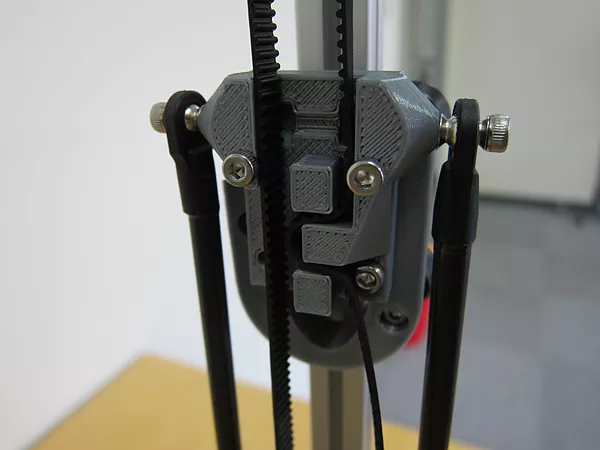

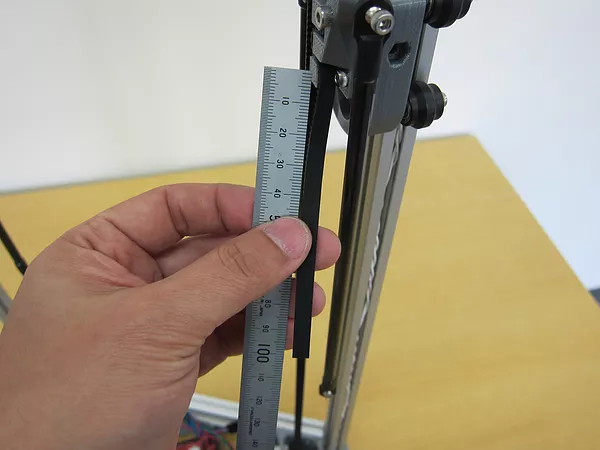

下の写真の様に、ベルトの逆の端をキャリッジに通します。通したベルトの先は、約100mm程度伸ばします。

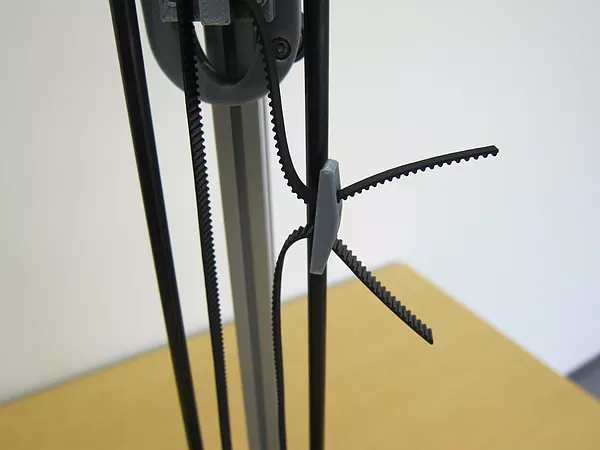

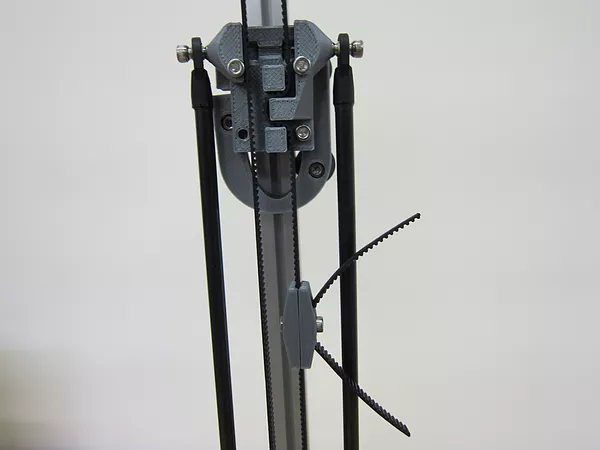

下の写真の様に、ベルトホルダーにベルトを通します。ベルトホルダーの向きを間違えないようにして下さい。

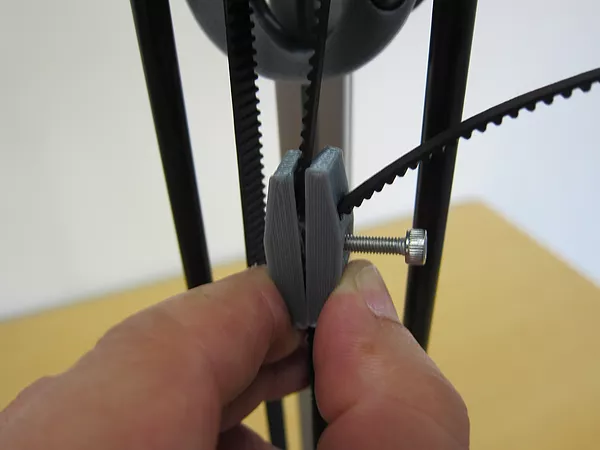

ベルトホルダーの反対側から、別のベルトホルダーを合わせるようにし、M3-12ボルトを通します。ボルトの反対側にM3ナットを付けて締めます。この時、ベルトは緩めで結構です。

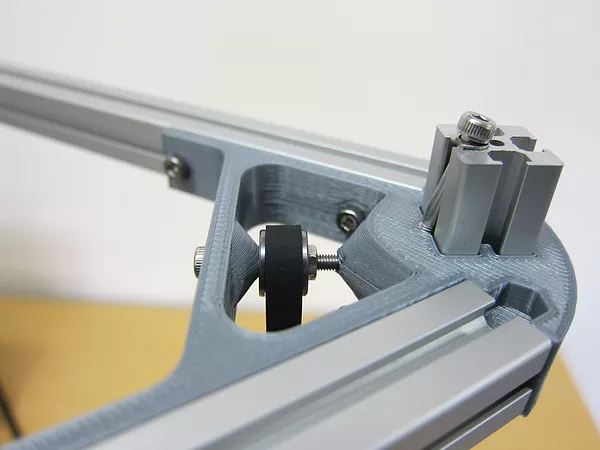

トップフレームのベアリングから外していたベルトをベアリングに引っ掛けます。この時点でベルトが若干緩めになっていても大丈夫です。

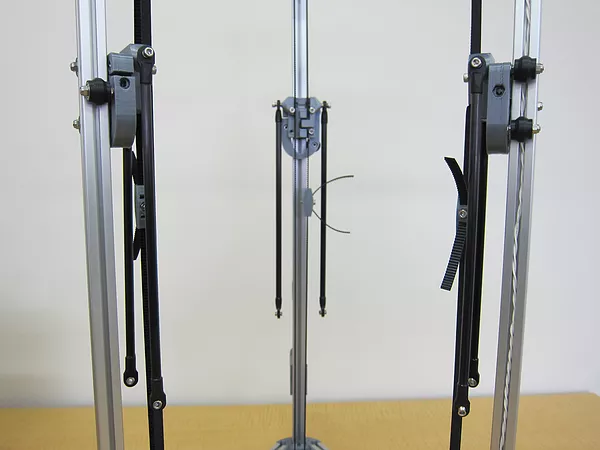

他のベルトについても同様に取り付けます。

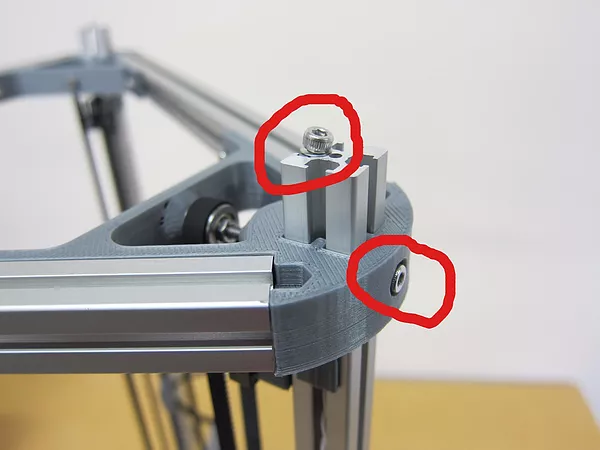

最後にベルトの張りを調整します。トップフレームのサイドのボルトを緩めます。縦フレーム上側のボルトを右に回すとベルトが締まります。逆に左に回すとベルトが緩みます。適度な張りに調整し、サイドのボルトを締めます。
